一份20m 40m 20m三跨简支预应力混凝土T梁桥CAD施工图纸设计98张

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本道路标准路幅宽度为26m，双向四车道，为城市次干道Ⅱ级，设计车速30km/h。道路跨高速公路桥全长90m，桥梁总宽度22m，该资料方案采用20m 40m 20m三跨简支预应力混凝土T梁桥面连续结构。 　　…… 　　上部结构采用20 40 20m预应力混凝土简支T梁，主梁简支，桥面连续，仅在桥台处设伸缩缝。横桥向布置2片边梁、8片中梁，梁中心距2.25m。 　　下部结构桥墩采用桩柱式桥墩 盖梁，横桥向布置3个墩柱；桥台采用重力式U型桥台，接群桩基础。 　　桥面铺装：沥青玛蹄脂碎石SMA-13上面层4cm 沥青混凝土AC-16中面层厚5cm 防水层 钢筋混凝土找平层6cm。 　　预应力体系：20mT梁预应力钢束采用Φs15.2-7、Φs15.2-6钢绞线，40mT梁预应力钢束采用Φs15.2-8、Φs15.2-9钢绞线，塑料波纹管成孔。钢束均采用两端张拉。 　　预应力混凝土T梁按A类预应力构件设计。 　　…… 　　共98张。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

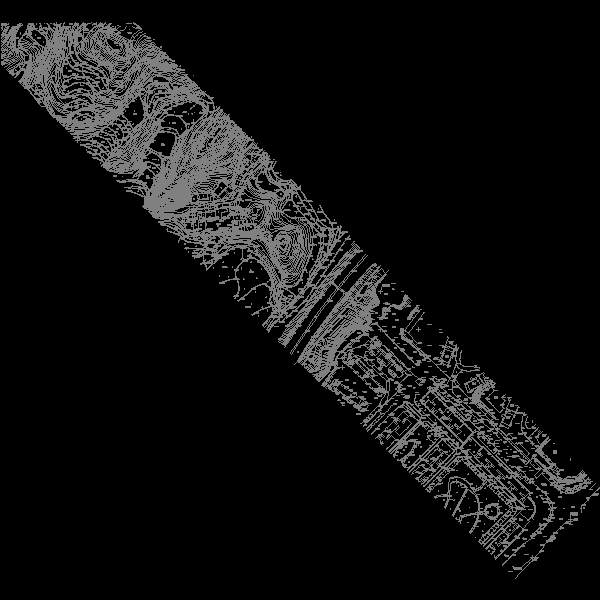

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
