一份井滴灌工程节点dwg格式CAD图纸74张（2013年）(水泵流量)

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1、图中单位以米计，管径及管件以毫米计，面积359亩；
2、水源为井水，系统首部应设过滤器、施肥罐、蝶阀等设备，管网入口压力为22.3米。
3、系统设计流量140m/h，管网局部水头损失取沿程水头损失的10％，系统首部水头损失10m，三通损失4m,滴头工作水头取10m，地下水动水位54m.
4.水泵选择潜水泵一台：所选泵最优工况下水泵流量 140m/h，扬程84m，水泵工作效率部低于90％，过滤器：选用过滤流量为160m/h的手动反冲洗过滤器，施肥罐：SFG-160L,1套；
5、田间由主干、分干、支、毛管四部分组成；毛管规格Φ16×300－2.4；支管采用Φ90/0.25MPa薄壁PE管，为便于清洗，支管的尾部均设有堵头；主干管、分干管选用0.4MPaUPVC管，管道埋深1.8米。
6、一条分干管上开1条支管。同时开4条分干管。每组工作4小时，每天开5组，灌水周期为5.0天。
7、在主管道（过滤器后）、每条分干管入口处设排气阀。
8、在检查井、排水井、管道转弯、管径发生变化处设C20砼镇墩。
74张CAD图 编制

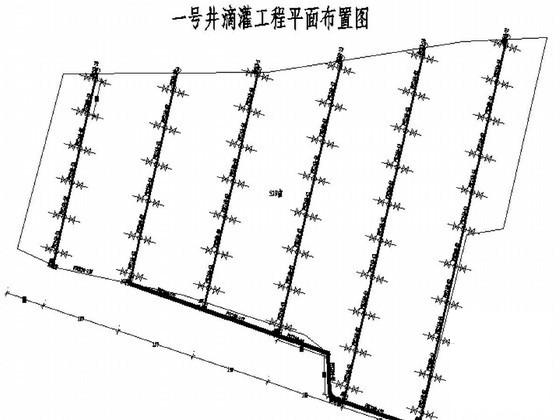

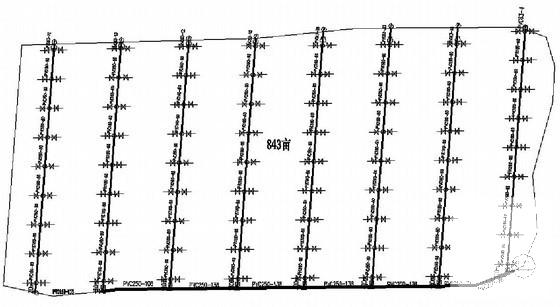

三号井滴管工程 平面布置图

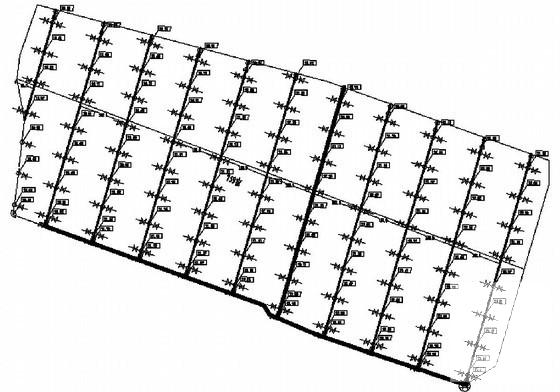

七号井滴灌工程节点压力图

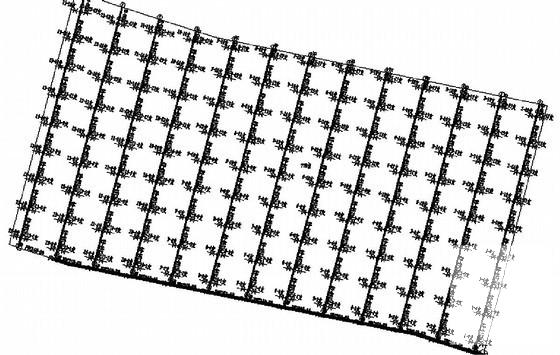

11号井滴灌工程轮灌次序图
