海岸项目5层叠院拼接别墅建筑施工CAD图纸（D12型、框架结构）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 别墅设计类别：叠拼别墅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：江苏
• 图纸设计风格：中式风格
• 图纸设计流派：新中式
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑高度：18.168m
• 地上层数：5层
• 设计效果图：无

附件详情

[南京]某海岸项目别墅建筑施工图（D12型）


建筑设计结构形式为：框架结构
抗震设防烈度：6
层数为： 5层
高度为： 18.168米
屋顶形式：坡屋顶
这份参考资料包括资料目录、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样等。

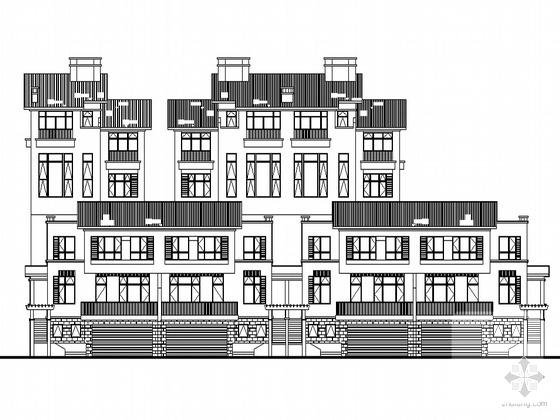

立面图

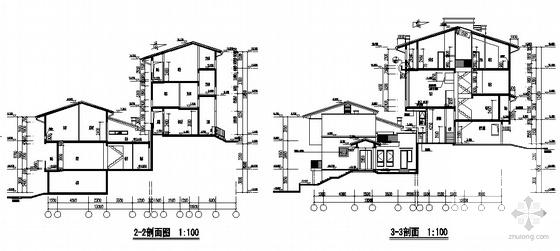

第 1 张图

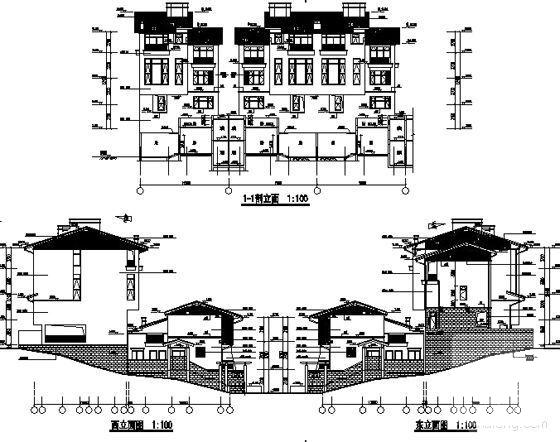

第 2 张图

第 3 张图

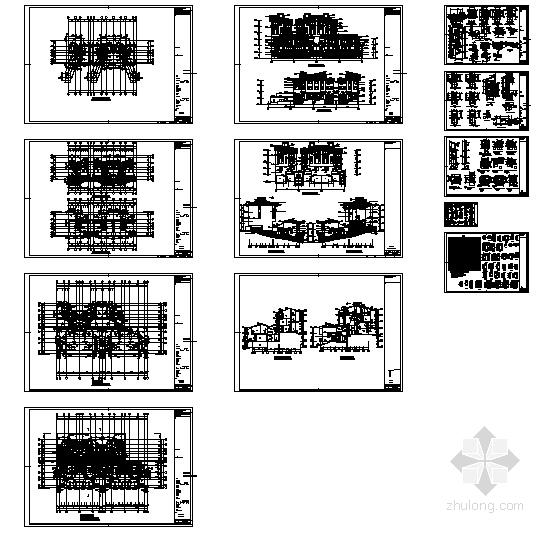

第 4 张图

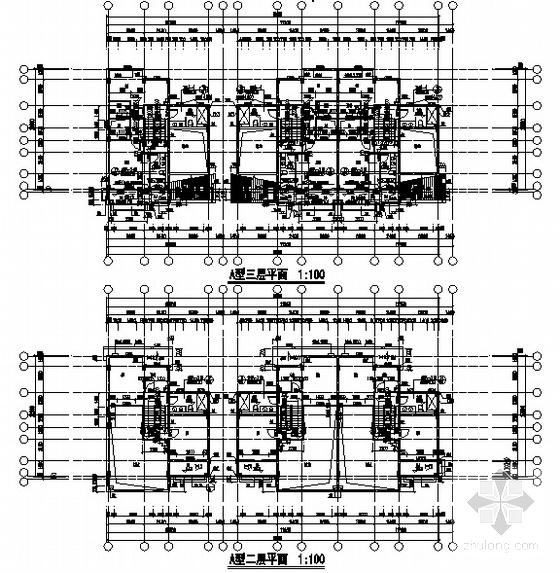

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
