(一).设计范围:

1.该资料范围包括机动大队的室内给水排水、室内消防等管道系统。

2.室外部分的给排水、消防等管道系统由总体统一另行设计。

(二).管道系统:

该项目设有生活给水系统、生活污废水系统、雨水系统、消火栓给水系统、

自动喷水灭火系统等。

1.生活给水系统:

1).该项目生活用水接自生活泵房变频泵供水管网;入户处最低水压0.45MPa。

2).该项目最高日用水量为45.0m3/d,最大时用水量为4.7m3/h.。

3).给水方式:

该项目生活用水由生活泵房变频泵供水管网供给,入户处最低水压0.45MPa。

设支管减压阀,控制用水支管压力大于0.1MPa且小于0.2MPa,

3.生活污、废水系统:

1).该项目最高日生活污、废水量40.5m/d3

2).该项目污、废水排水采用合流制。均采用重力流排水。

4.雨水系统:

1).屋面雨水采用重力流系统,采用87型雨水斗,内排水。设计重现期采用5年。溢流系

统设计重现期取10年。屋面设置溢流口。

5.生活热水系统:

1).该项目生活饮用热水由桶装式电加热饮水机供应,由甲方自理。

2).该项目淋浴热水由容积式电加热水器供应,设计功率为2Kw。

6.消火栓给水系统:

1).该项目为办公楼和宿舍,室内消火栓用水量为15L/S,室外消火栓用水量为25L/S,

火灾延续时间2h。

2).室内消火栓系统采用临时高压给水系统。在室外消防泵房内设室内消火栓泵,本大楼消火栓

系统入户最低压力为0.60MPa,在屋顶水箱间内设置18m高位消防水箱。室内设专用消3

火栓,室内消火栓给水管网系统竖向连成环状。消防泵房和本建筑同时使用。

3).消火栓泵控制:火灾时,按动任一室内消火栓处启泵按钮或消防中心、水泵房处启泵按

钮均可启动室内消火栓泵并报警。泵启动后,反馈信号至消火栓处和消防控制中心。消火栓泵

的运行情况应显示于消防控制中心和水泵房的控制盘上。消防结束后,手动停泵。

4).消防泵应保证在火警后30S内启动。

5).室内消火栓:

单出口消火栓箱(带卷盘灭火器组合式消防柜)(700X1800X240mm),消火栓箱内设置

DN65长25米衬胶水带一根,19水枪一支,19长25米胶带一根,%

一份CAD机动大队给排水

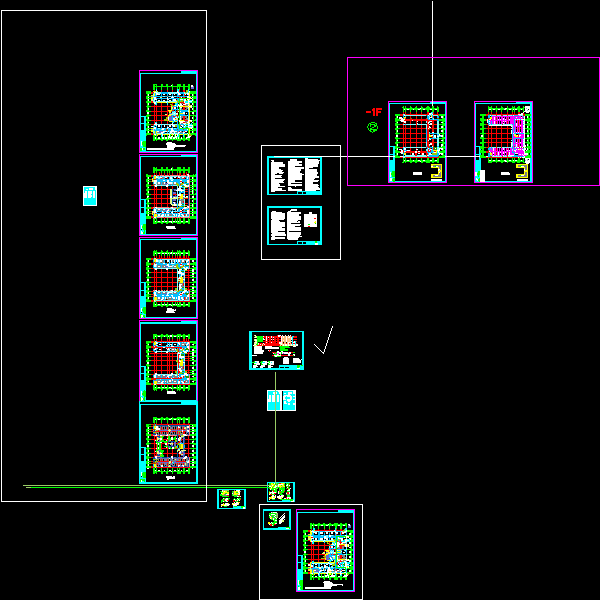

第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
