一份网吧喷淋系统设计CAD图纸

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该项目为装修改造项目，装修范围为二、三层，装修的面积约1400平方米，入口设在一层，二、三层为营业大厅。该资料内容为网吧一层入口及二、三层营业厅的喷淋系统设计、室内外消火栓系统采用原有消火栓系统，本次改造不做修改。采用原有室内消火栓系统，原有室内消火栓给水系统用水量为15L/S,采用市政给水系统供水，每层设三个DN65消火栓。

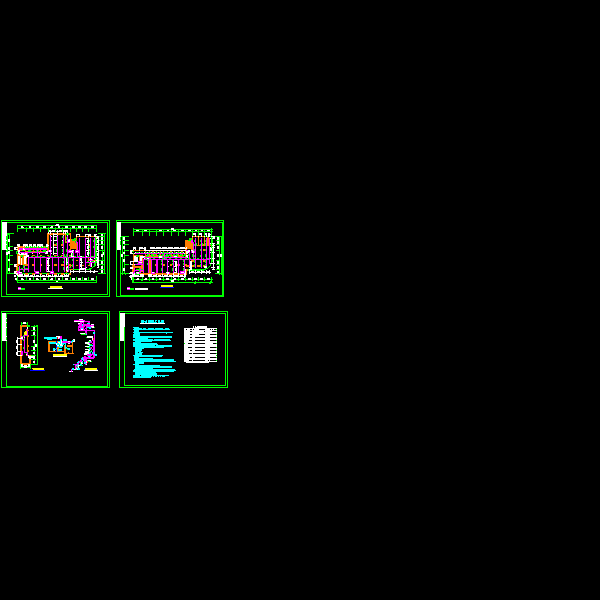

图纸内容包括：1.二层自动喷水平面图 2.三层自动喷水平面图 3.一层自动喷水平面图 4.消防水泵房 5.自动喷水灭火系统图 6.设计说明
