16层酒店给排水设计CAD施工方案图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宾馆酒店
• 地上层数：16层
• 设计阶段：施工图设计
• 设计内容：给排水,热水

附件详情

概述：
1.1该项目为改造工程。该资料范围为该工程室内给排水系统。生活给水系统由地下室生活水池与水泵直接供给屋顶水箱，再由屋顶水箱用泵供给。热水由副楼屋面锅炉设备供给屋面热水箱，再由屋顶水箱用泵供给（该部分由甲方委托有资质设备厂商另行设计）。上供下回，管网采用机械循环方式。
1.2市政供水压力为0.20MPa。
2、给排水：
2.1 本套施工图中尺寸除标高以米计外，其余均以毫米计。图中所注标高除注明外均以建筑物室内地坪±0.00为基准；所注给水管道标高指管中心，排水管道指管内底。所有卫生间的地坪均比同层建筑地坪低 0.02m。
2.2 给水系统中生活给水管道采用PP-R管，热熔连接，其管径以de表示，其中冷水管道及其管件的压力等级不低于1.0MPa,热水管道及管件的压力等级不得低于2.0MPa。冷热水支管宜暗敷。热水横管应以≮0.003的坡度坡向最低处,热水管穿越楼板,墙壁处须预埋套管,套管应高出楼板30mm.管道管径＜50mm时采用VP-900塑胶球阀。管道管径≥50mm时采用VP-810把手式塑胶碟阀或闸阀，生活水泵组止回阀采用微阻缓闭消声止回阀。
2.3 明露的热水管及回流管均应保温,保温材料采用橡塑保温管,热水管保温厚度为30mm,保温层外室内管道外包铝箔,室外管道外包铝皮(厚0.1mm).
2.5 排水管道采用硬聚氯乙烯螺旋消音UPVC管，粘接连接，其管径以De表示。排水支管均按坡度i=0.026设计,横管坡度：De75为0.025，De110为0.015;De160为0.012.。

上海某酒店给排水设计施工图

上海某酒店给排水设计施工图

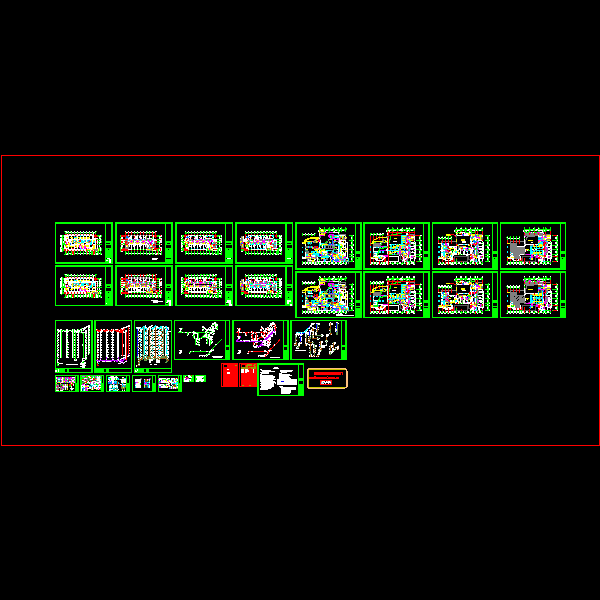

第 1 张图
