12层医院给排水CAD施工方案图纸(地埋式污水处理)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 地上层数：12层
• 地下层数：1层
• 建筑面积：23333.7平方米
• 设计阶段：施工图设计
• 供水方式：市政供水,高位水箱,变频供水设备
• 供水分区：两区
• 污废水排水体制：合流
• 设计内容：给排水,热水,消火栓,自动喷水,气体灭火,灭火器
• 设置场所火灾危险等级：严重危险级Ⅰ级
• 地下室用途：车库,其它

附件详情

该资料只适合天正软件打开，如没有可在筑龙网下载。
附件详情：1. 该项目位于某县人民医院院内，地上十二层，地下一层；地下一层为设备用房和库房，且设有生活水箱及其加压泵、消防水池及其加压泵。一至五层为医技室，六至十一层为各科室病房等，十二层为手术室。屋面层设空调机房，电梯机房及消防水箱间。总建筑面积为23333.7m2 ，建筑高度为37.05m，属一类高层建筑。
2. 生活水源为市政自来水，水压0.40MPa，给水由市政管网两路引入，且沿建筑四周形成环状管网，引入管径DN150。
3. 在地下一层设变频加压供水设备及调节水箱，变频给水机组为恒压变流量工作,配有小气压罐，在用水低谷或夜间，可切换由小气压罐维持管网压力。
4. 在地下一层设消防泵房及消防水池(250m3)，消防泵房设消火栓及自喷加压泵各二台(各一用一备)，在屋顶设火灾初期消防水箱(18m3)。
设计范围：包括建筑红线内新建建筑的室内给水系统、室内热水系统、室内排水系统、供养吸引系统、雨水系统、消火栓系统、自动喷水系统、气体灭火系统、手提式灭火器的配置。
水源：该项目供水水源为市政给水管网，据甲方提供的设计资料.水压为 0.40MPa.
给水方式：室内冷水竖向分2个区 ，低区 ：地下一层至五层由市政水压接管供水。高区 ：六至十二层由变频加压管接管供水，给水均为下行上给方式。
室内卫生间采用粪便污水与洗涤废水合流制 ,一层单独排出，为设有伸顶通气管的单立管排水系统，地下一层污废水采用机械提升排出。
污废水排至室外经管道汇至化粪池，简沉淀处理后排入院内的地埋式污水处理站，达标后排入市政污水管。
室外 为低压制，由建筑周围的室外给水管网上的室外消火栓解决.室外消火栓水量20L/S.火灾延续时间为2h；室内消火栓用水量为20L/S；火灾延续时间为2h；自动喷洒系统按各部分危险等级的最大值（中危险 I 级）的喷水强度（6L/ (min.m ) ）和作用面积（160m ）取值，设计流量为25L/S，喷水灭火1h。室内消防用水全部存于室内地下消防水池内.容积250m 。屋面水箱间设18m 的消防水箱和增压、稳压设备，确保消防主泵启动前管网有足够的压力进行初期火灾扑救.
本建筑各层均配置磷酸氨盐干粉灭火器 ，其设计参数如下：按A类火灾，严重危险级配置，每具灭火器最小配置级别3A，最大保护面积50m /A2。严重危险级配置MF/ABC5。灭火器应加强管理，定期检查换药。
气体灭火系统：设置场所 ： X光室、高低压配电室、柴油发电机房等。
设备配置型号及参数：型号为 QRR5/SLAn 落地组合式热气溶胶自动灭火装置。灭火设计密度为140g/m 。

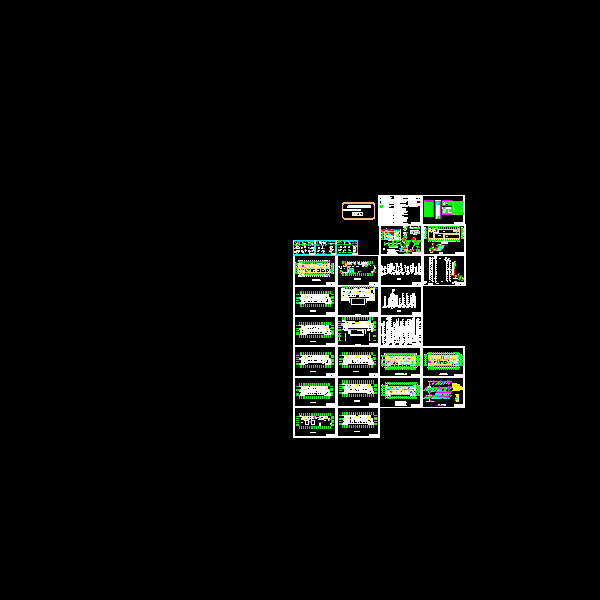

某医院给排水施工图

某医院给排水施工图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
