一份典型灌区田间排水系统CAD施工方案图纸（斗排农排两级纵横断面设计）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本套施工图为一典型灌区排水系统设计图，包含8条斗排渠以及各条斗排渠连接的103条农排渠，内容涉及所有排渠的纵断面、横断面以及相应的工程量计算表。其中斗排渠采用土渠和预制板两种结构，断面均为对称梯形渠。农排渠采用土质对称梯形渠。图面整洁、设计到位，施工手法详细准确。 　　[施工要点] 　　斗排渠： 　　土质斗排渠渠底宽1.0m，边坡1：1.5。排渠开挖土方堆至排渠右岸筑路基和用作斗渠施工的回填土料。 　　预制板斗排渠底宽0.2m，边坡1：1。预制板采用M10水泥砂浆砌筑，1：2水泥砂浆勾凹缝，缝宽2.5cm。压顶采用C20砼现浇板，砼板宽25cm，厚6cm，间隔2m设伸缩缝，油毛毡填缝。渠道垫层部分采用净戈壁做垫层。施工时，先做渠床平整，再做回填，回填土必须分层夯实、分层厚度不大于0.25m，压实系数不得小于0.93。渠道每50米设一道隔墙，隔墙采用C20F150W4现浇砼，隔墙厚度0.25m ,深度0.6m。 　　农排渠： 　　排渠底宽0.8m，边坡1：1.5。排渠开挖土方堆至排渠右岸筑路基。 　　 　　57张图包含169个节点图，

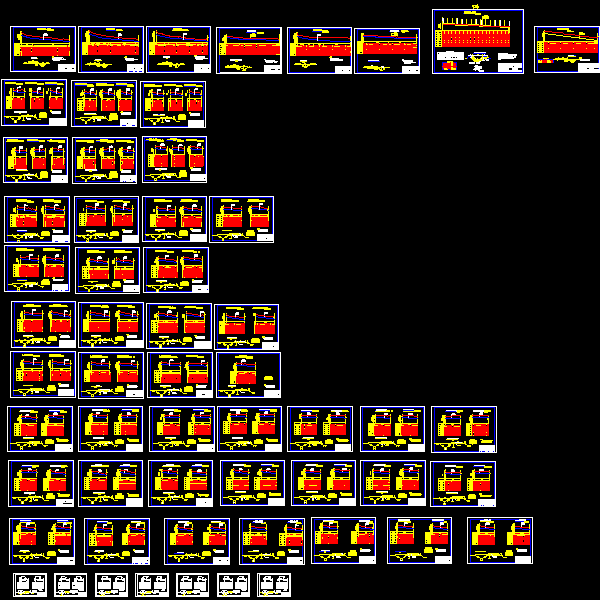

第 1 张图
