[施工图]15米跨木屋架设计CAD图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 建筑结构形式：木结构
• 结构最大跨度：15m
• 参考图纸：1张
• 图纸年代：近代

木屋架，单层，跨度15m,风压0.5,恒载0.5，活载0.5,单位kn/平米.大样及详图.

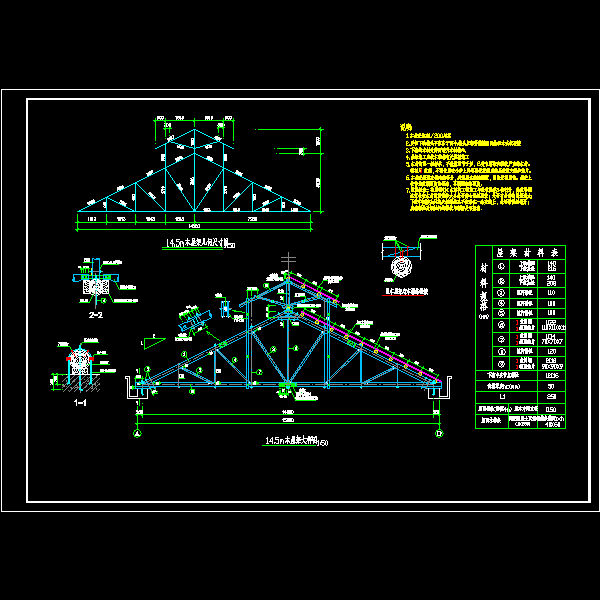

该资料包含：14.5m木屋架几何尺寸图，14.5m木屋架大样图等
共1张图纸。

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
