一份水利枢纽工程下坝线右岸轴流式电站初步设计方案（dwg格式CAD图纸）

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该工程分上、下坝线两个方案，相距约2.3km，其中，上坝线方案坝址以上控制流域面积73441km2，下坝线方案坝址以上控制流域面积73529km2。水库正常蓄水位310.00m，相应库容1.453亿m3，总库容4.602亿m3；电站装机容量150MW，设计水头14.5m（最大水头16.8m），引用流量1148m3/s，年发电量7.1022亿kW?h，枯水年枯期平均出力42.9MW；通航建筑物为船闸， 上游最高通航水位310.00m，上游最低通航水位298.27m，下游最高通航水位305.62m，下游最低通航水位292.70m，最大水级为17.3m。该项目是一个发电与航运相结合，兼有旅游、养殖等效益的综合利用水利水电工程。 　　 　　 　　 1.3.2 坝址工程地质条件 　　 （1）上坝址工程地形、地质条件 　　 上坝线两岸地形不对称，左岸地形下缓上陡，323m高程以下平均坡度约35°左右，323m以上大于67°，局部近直立。 　　 右岸为Ⅱ级基座阶地，阶面高程319～323m，高出河水面26～30m，阶地覆盖层厚8～10m，具二元结构，表部为粉土和粉质粘土，厚5～8m，下部为砂卵砾石，厚2～5m。基岩面较为平坦，分布高程310.5～314.5m。阶地后缘被冲沟切割，沟底高程308～312m，整个阶地呈条带状分布，宽约150～220m。阶地前缘基岩裸露，呈近直立的陡坎，高10～14m。…… 　　 　　2.4 坝型的选择 　　 2.4.1 重力坝 　　 重力坝主要依靠坝体自重产生的抗滑力来满足稳定要求；同时依靠坝体自重产生的压应力来抵消由于水压力所引起的拉应力以满足强度要求。 　　 （1）重力坝主要有以下几个方面的优点： 　　 ① 安全可靠。重力坝剖面尺寸大，坝内应力较低，筑坝材料强度高，耐久性好，因而抵抗洪水漫顶、渗漏、地震和战争破坏的能力都比较强。 　　 ② 对地形、地质条件适应性强。任何形状的河谷都可以修建重力坝。 　　 ③ 枢纽泄洪问题容易解决。重力坝可以做成溢流的，也可以在坝内不同高程设置泄水孔，一般不需要另设溢洪道或泄水隧洞，枢纽布置紧凑。 　　 ④ 便于施工导流。在施工期可以利用坝体导流，一般不需要另设导流隧洞。 　　⑤ 施工方便。大体积混凝土可以采用机械化施工，在放样、立模和混凝土浇筑方面都比较简单，并且加强、修复、维护或扩建也比较方便…… 　　2.5 厂房型式及位置 　　 根据该工程地形、地质情况，有两种参考方案可供选择，分别为 　　 方案一：采用河床式 　　 方案二：采用岸边式 　　 下面对以上两种方案进行分析： 　　 采用岸边式电站形式是不适宜的，这是因为：枯水期河水位290m，河水面宽约280～350m；正常蓄水位310m时，河水面宽490～550m。现代主河床位于左岸，右岸为高漫滩。钻孔查明河床覆盖层变化较大，下坝线河床覆盖层3～11m，最深21.30m（ZK17），最浅1m左右，左岸较浅，右岸较深，中部最浅。 　　 且在坝轴线处两岸边坡较陡峻，另外两岸肩强风化相对较深，这些问题都会增加工程开挖量，加大投资。显然采用岸边式电站是不行的。 　　同时由教材《水电站建筑物》可知当水头不大时，安装有水轮发电机组的厂房本身能承受上游水压力，成为挡水建筑物的一部分，即河床式水电站。本电站的设计水头…… 　　 　　 　　 　　稿件包括： 　　初步设计报告：91页 　　cad图纸：厂区枢纽布置图、发电机层平面图、水轮机层平面图、厂房横剖面等共4张图纸。

厂房横剖面 图框版.dwg

厂区枢纽布置图.dwg

发电机层平面图 图框版6.13.dwg

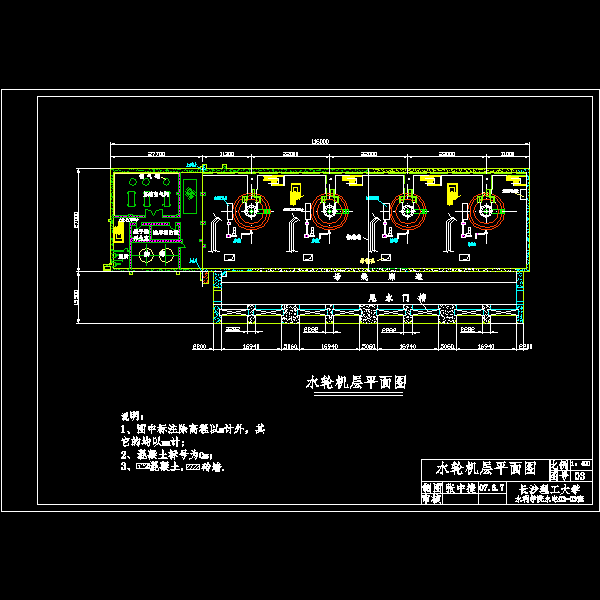

水轮机层平面图 图框版.dwg
