一份钢结构大样节点构造详细设计CAD图纸（dwg格式）

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

某钢结构大样节点构造详图（二） 　　刚性系杆详图，角钢支撑与柱连接大样图，拉条及斜拉条，拉条与钢梁连接详图，拉条与檩条连接，共8个节点

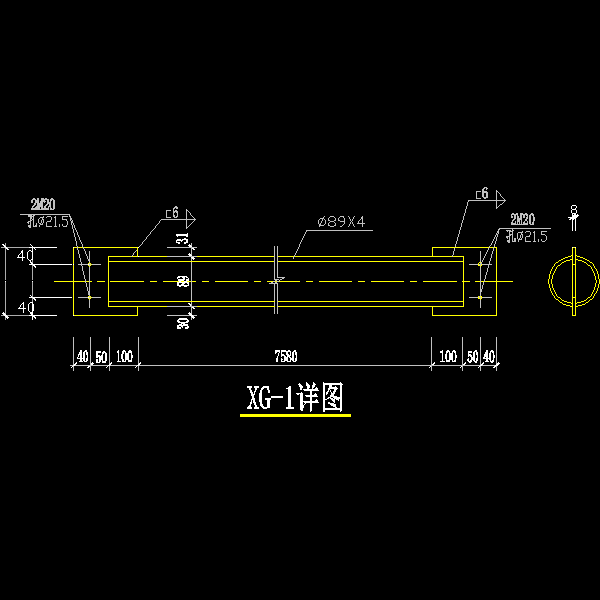

刚性系杆详图.dwg

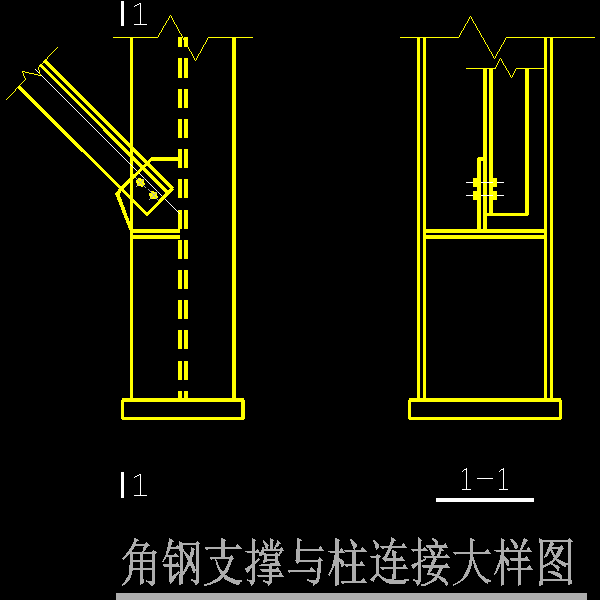

角钢支撑与柱连接大样图.dwg

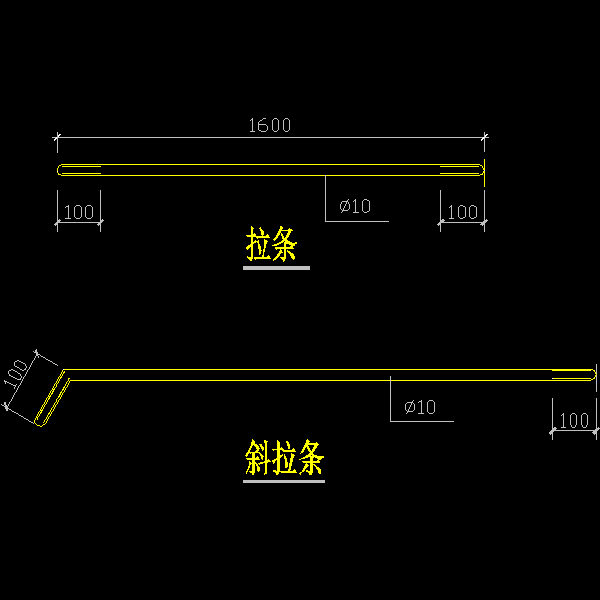

拉条及斜拉条.dwg

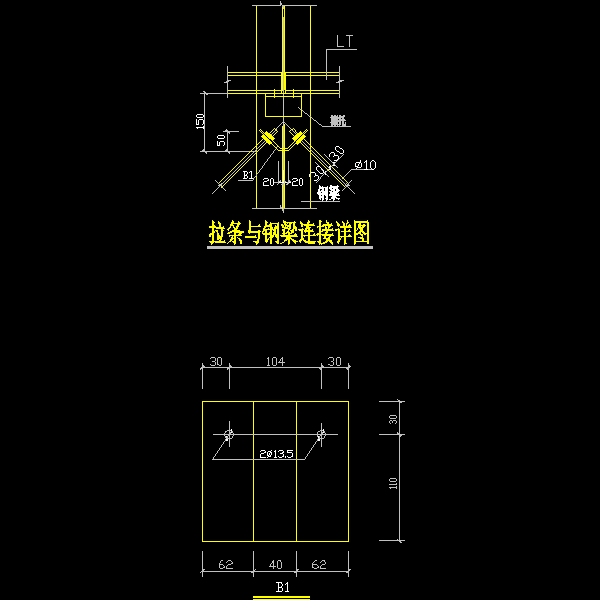

拉条与钢梁连接详图.dwg

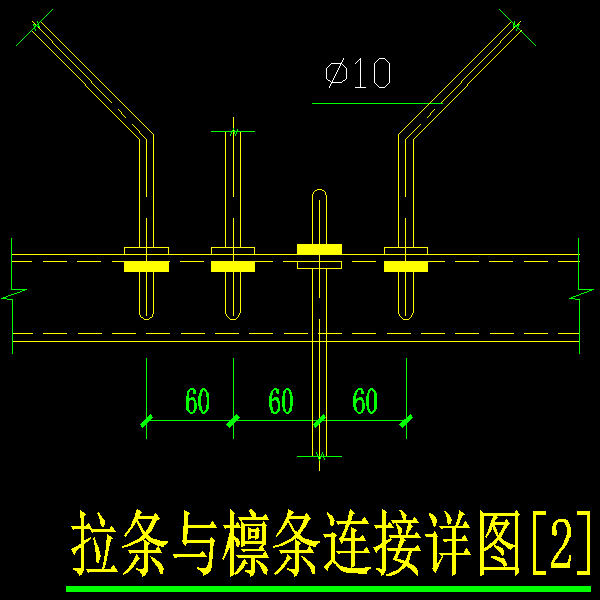

拉条与檩条连接(2).dwg

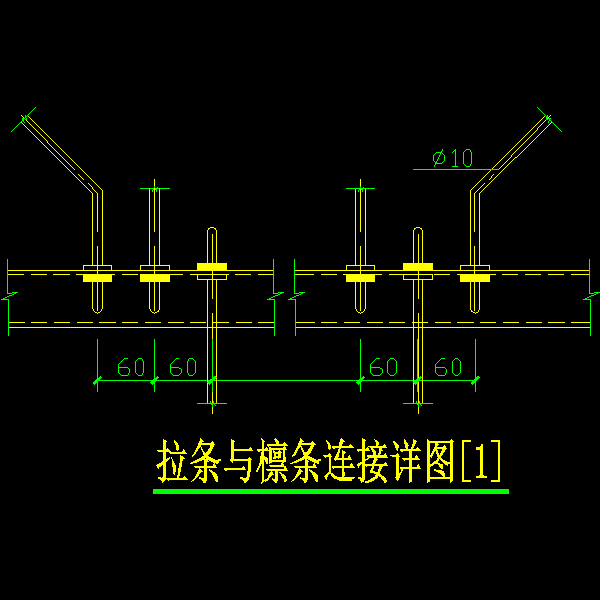

拉条与檩条连接1.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
