一份钢结构水箱结构节点构造详细设计CAD图纸(高频焊接)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

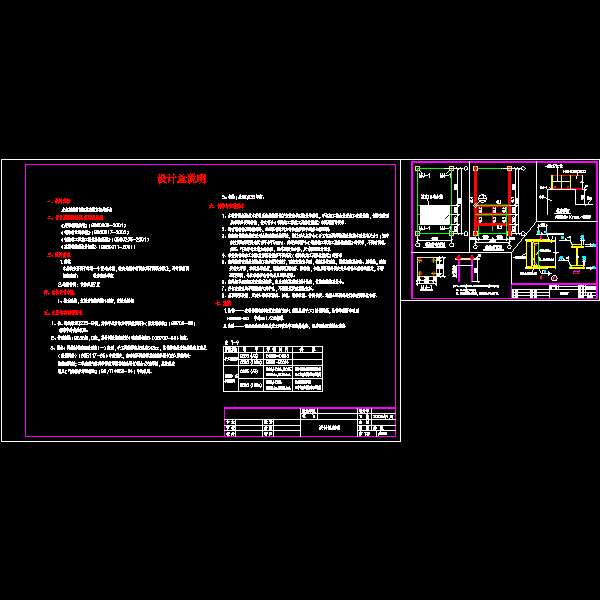

详细的节点设计，值得参考
柱为混凝土柱，主梁为高频焊接H型钢，次梁为槽钢

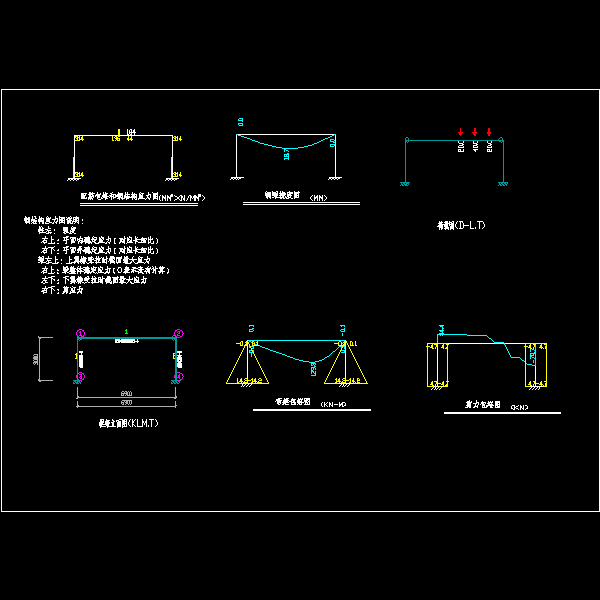

本结构主要用于承载一个15吨水箱，转化为集中荷载作用于两根主梁上附有计算简图和计算书
共3张图纸

计算简图.dwg

sgt.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
