[钻孔施工]冲击钻和旋挖钻作业指导书（16页）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

工艺概述：
冲击钻孔施工
冲击钻孔成孔工艺方法分为冲击正循环成孔和冲吸反循环成孔两种。冲击正循环成孔是通过冲击式装置或卷扬机悬吊冲击钻头上下反复冲击，将硬质土或岩层破碎成孔，部分碎渣和泥浆挤入孔壁中，大部分钻渣由泥浆循环带出孔外，或用掏渣筒掏出孔外，这样循环往复，钻至图纸设计深度。冲吸反循环成孔其成孔原理与冲击正循环成孔原理基本相同，只是钻头中心留有空洞，在上下往返冲击时，其钻头尖刀将孔底冲碎，已冲碎的钻渣可以从钻头中心空洞用吸泥管排出孔外。
......

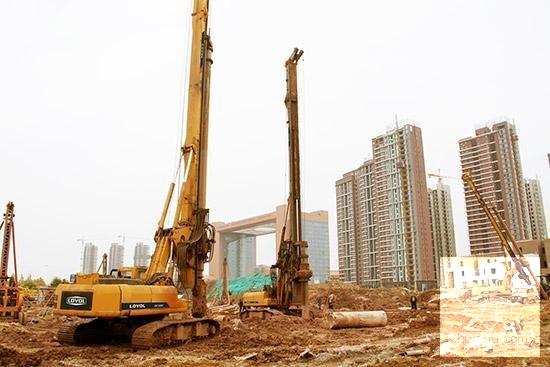

旋挖钻孔施工
本工艺适用于土层、砂卵石、风化岩及岩层等地质条件下旋挖桩孔施工，最大钻孔深度 100 米以上，最大钻孔直径大于 2.8 米；可在海拔 2000 米以上，环境温度 -20～+40 度的条件下施工。使用球齿钻头可以进行单轴抗压强度超过 100Mpa 的坚硬岩石的施工。
......
坍孔的处理方法
钻孔过程中发生坍孔后，要查明原因进行分析处理，可采用加深埋护筒等措施后继续钻进。根据现场情况也可在泥浆中加入大量的干锯末，同时增大泥浆比重(控制在1.15～1.4 之间)，改善其孔壁结构。钻头每次进入液面时，速度要非常缓慢，等钻头完全进入浆液后，再匀速下到孔底，每次提钻速度控制在0.3～0.5m/s。坍孔严重时，应回填重新钻孔。钻孔过程中若发现有塌孔现象时，应立即提取钻头，停止泥浆循环，拆除钻具，向孔内抛填粘土至塌孔部位以上2～3m，静置3～5 天后安装钻机重新钻孔。
......
，共16页。

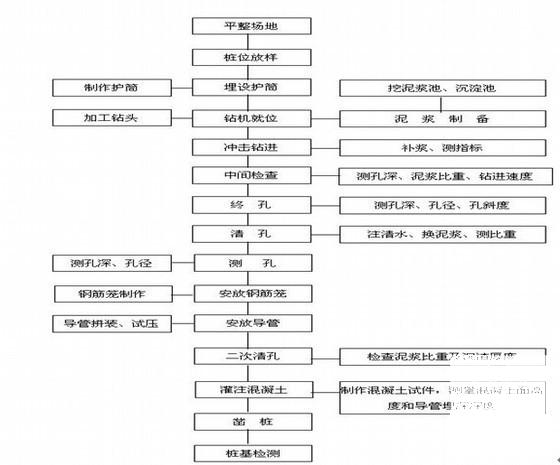

冲击钻孔施工流程图

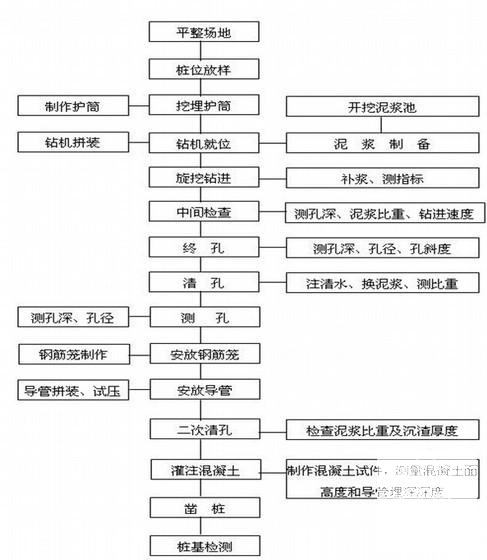

旋挖钻孔施工流程图
