多段隧道施工方案（16张dwg格式CAD图纸）(水泥混凝土面)

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情： 　　本合同段有隧道四座，即某隧道和Ⅰ、Ⅱ、Ⅲ号隧道群，分别为分离式隧道、连拱隧道、连拱隧道、连拱隧道。隧道路面设计除Ⅲ号隧道龙采用30cm 厚的水泥混凝土面层外，均采用26cm 厚的水泥混凝土面层，15cm 厚的20＃素砼调平层。 　　...... 　　本合同隧道以新奥法的基本原理为依据，对软弱围岩以 “短开挖、弱（不）爆破、快封闭、强支护、勤量测、紧衬砌”的原则为指导。全断面法以及台阶法下台阶采用钻孔台车钻眼。出碴采用侧卸式装载机装渣，自卸汽车出渣。二次衬砌采用衬砌台车，砼由拌合站拌合，砼运输车运输，砼输送泵泵 　　送入模灌筑，全断面一次施作。 　　...... 　　隧道开挖方法：隧道施工开挖采用光面爆破；洞口段的施工方法：在进行开挖过程中，边坡防护与边坡开挖同步进行；中导坑施工方法：中导坑采用全断面开挖，紧跟开挖及时支护，浇注中隔墙；正洞开挖方法：正洞开挖采用两台阶分步平行开挖法施工，尽量采用人工、风镐开挖。 　　...... 　　共计66页，编制于2002年。 　　

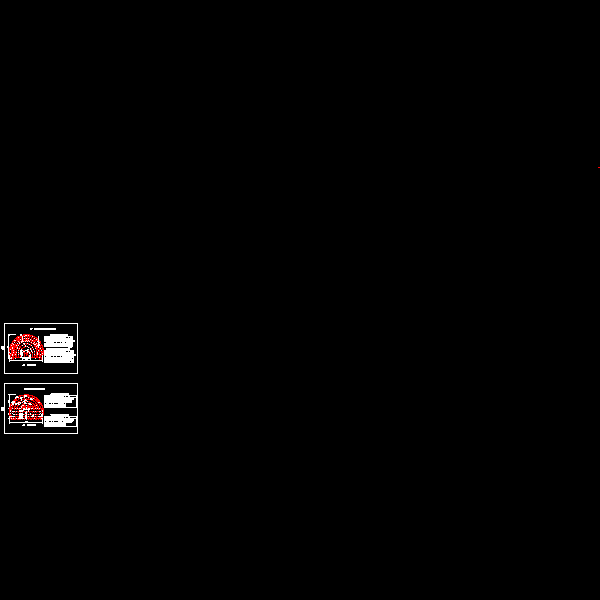

后眷隧道Ⅲ类围岩台阶法炮眼图.dwg

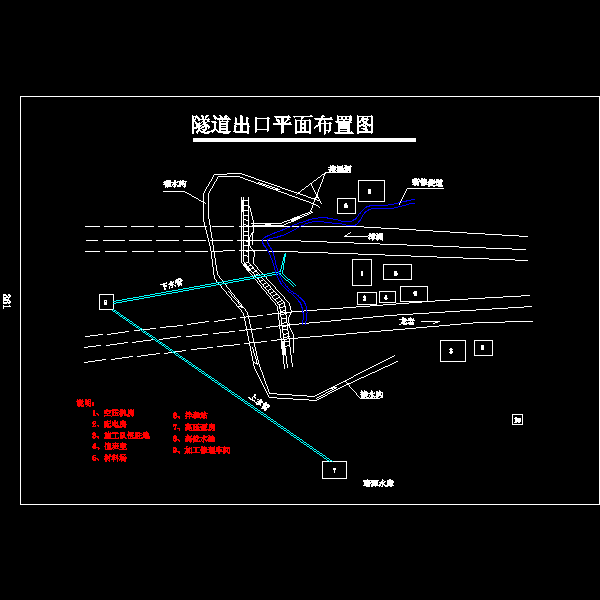

后眷隧道出口平面布置图1.dwg

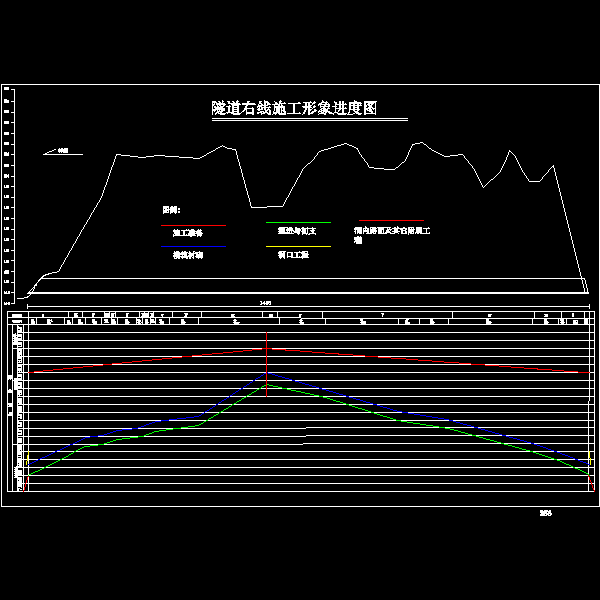

后眷隧道右洞施工形象进度图.dwg

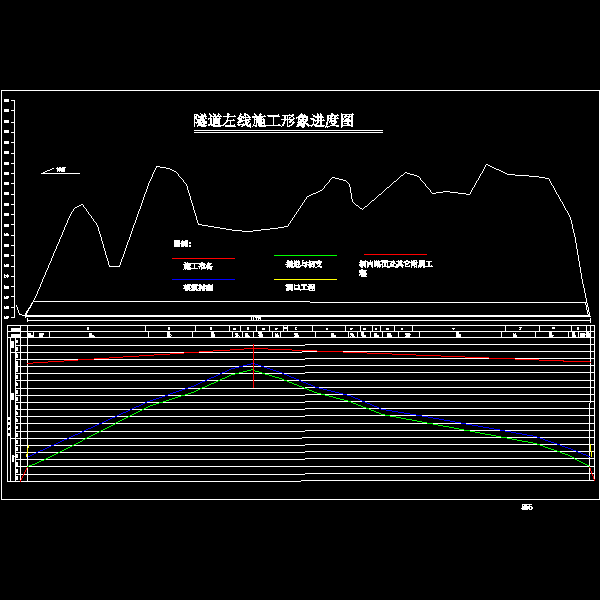

后眷隧道左线施工形象进度图.dwg

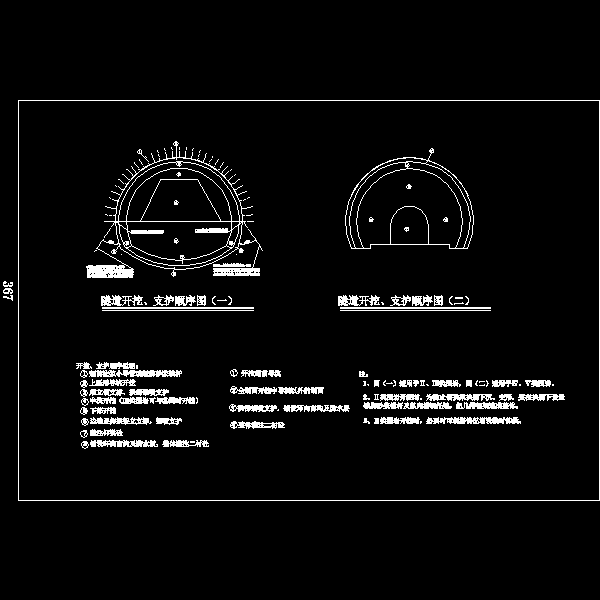

后眷隧道开挖、支护顺序图.dwg

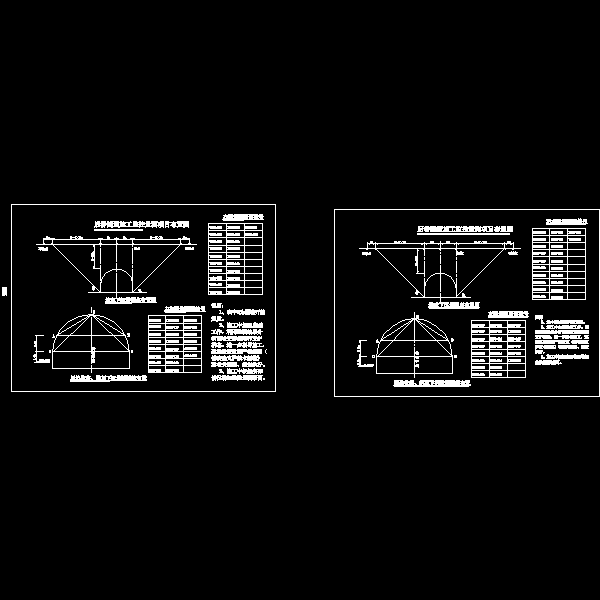

后眷隧道施工监控量测布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
