一份桥面排水泄水管布置通用图纸dwg格式CAD图纸(防水层施工)

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

注： 　　本图尺寸以厘米计。 　　泄水管及泄水管盖均为铸铁,每套重16.95kg。 　　桥面防水层采用符合JC408-91标准的防水剂，或用经交通部公路工程检测中心检测合格的其它产品。 　　在桥面防水层施工完毕后，在泄水孔处宜再涂刷同样的防水材料，以利下渗水顺利排至泄水孔内。 　　在摊铺底面层之后采用锯切的方式形成碎石盲沟槽，在槽内回填级配碎石，含泥量<2%。 　　泄水孔在摊铺沥青混凝土或回填碎石盲沟时应采取木楔或钢筒临时堵塞 措施,路面施工完毕后安装围护泄水管。 　　桥上每延米单侧工程数量为:玻纤格栅0.3m, 级配碎石0.005m。 　　L为泄水管间距，竖向泄水管与桥面板的钢筋相碰时，可切断桥面钢筋，在泄水管周围上下两层用 10补强钢筋，钢筋用工地短料，表中未计入材料数量。 　　横向泄水管间距（每侧）4-5米一个，视具体情况设置。 　　本图适用于T梁桥和箱梁桥、空心板桥，处于竖曲线范围内的桥梁处于竖曲线范围内的桥梁,泄水管应适当加密。 　　…… 　　共计2张

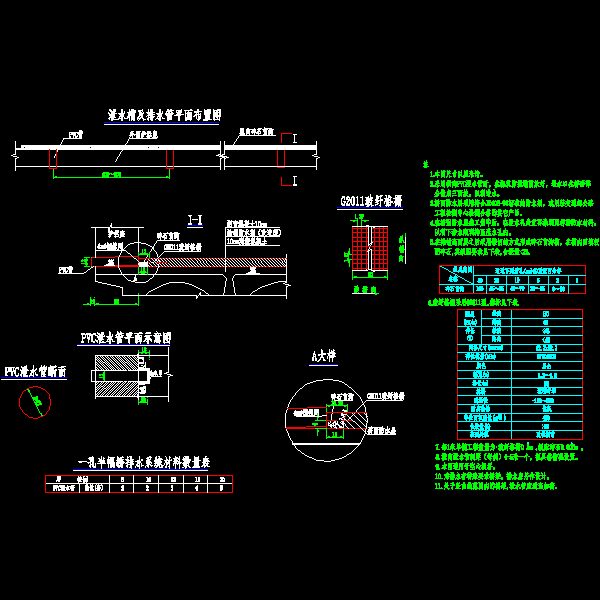

泄水管1修改.dwg

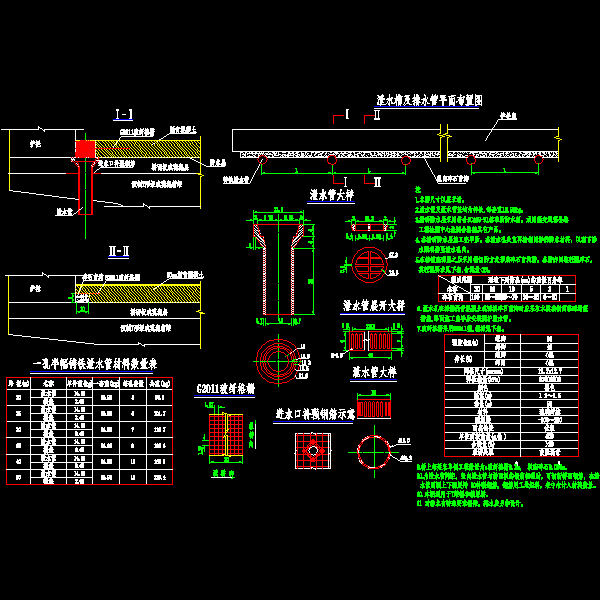

泄水管2修改.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
