一份CAD钢厂厂区和公辅设施施工组织设计(钢管混凝土柱)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

某不锈钢有限公司为满足国内和国际市场对高质量冷轧酸洗（平整）板卷的需要，在一、二、三期配套完善工程的基础上，进行四期增建工程，主要建筑项目由主厂房区和公辅设施二部分组成。 　　主厂房土建工程： 　　a) 热酸跨厂房及热酸(H-APL3)机组设备基础； 　　b) 罩式炉跨厂房及罩式炉(BAF)机组设备基础； 　　c) 原料跨厂房及引带矫直(LFL)机组设备基础； 　　d) H-APL3入口电气室(含3#发电机室)； 　　e) H-APL3出口电气室； 　　f) BAF电气室； 　　g) APL3入口电气室 　　h) APL3出口电气室 　　i) 办公用房(Ⅵ)； 　　j) 4#、6#液氨贮存及气化站； 　　k) APL3中性盐库。 　　2.7.2 设备安装 　　厂房内所有生产设备、建筑设备的安装、调试。 　　2.7.3 公辅项目 　　a) 2#供氮站围墙； 　　b) 酸再生站； 　　c) 2#一次沉淀池； 　　d) 10#变配电室； 　　e) 11#变配电室； 　　f) 酸储存站。 　　Ⅴ区主厂房、设备基础、H-APL3出入口电气室采用PHC桩φ550×100，桩长52m，公辅设施采用PTC桩φ400×65，桩长36m和PHC桩φ550×100，桩长52m，厂房中间堆载地坪地基加固采用L=15m，间距1m水泥搅拌桩。Ⅴ区主厂房钢结构采用下柱双管格构架式钢管混凝土柱门式框架建筑结构形式。 　　

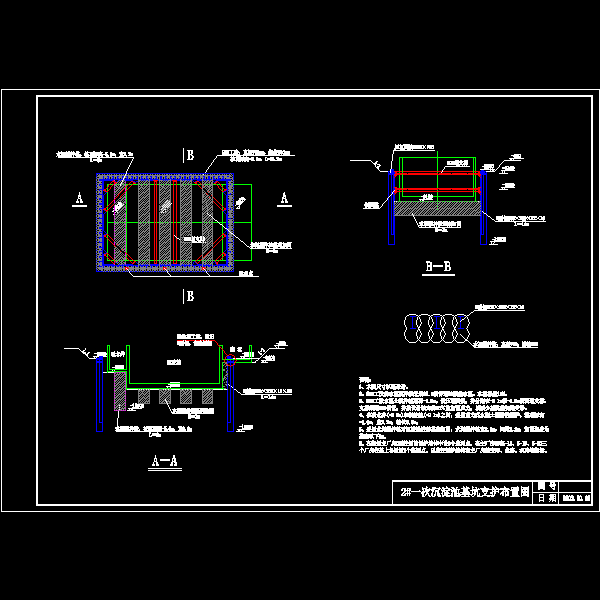

2#一次沉淀池围护施工示意图.dwg

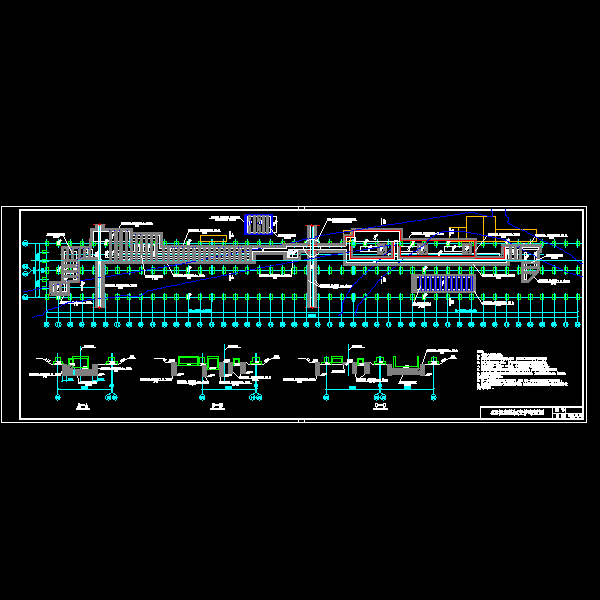

402基础围护平面图.dwg

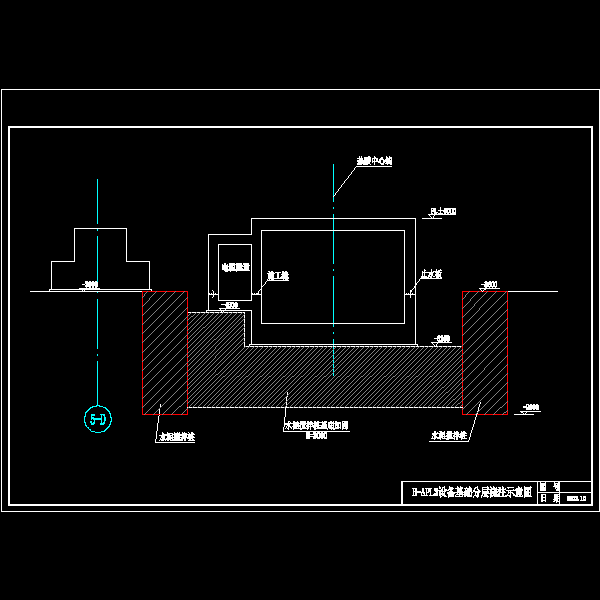

h-apl3设备基础分层浇注示意图.dwg

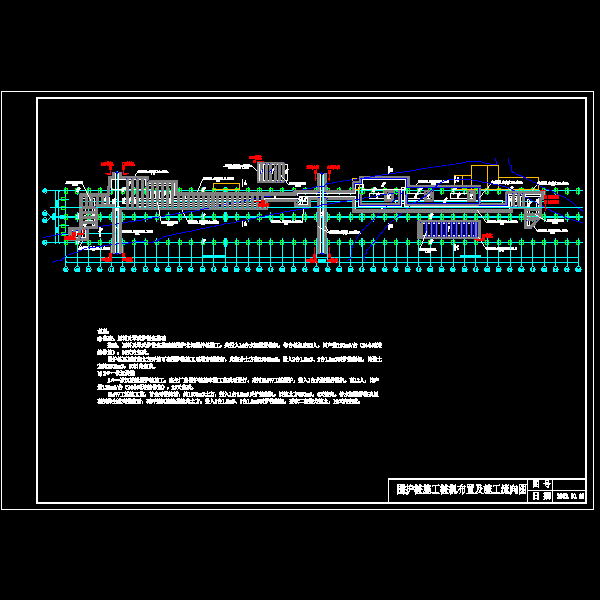

围护桩施工桩机布置及施工流向图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-9 21:57:53上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
