发电厂2×600MW级机组“上大压小”土建工程施工组织设计(综合办公楼)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1.3.1.1 厂区总平面布置
厂区由西北向东南依次布置有：屋外配电装置－冷却塔、主厂房、卸储煤场三列式布置，厂区纵轴线按正东偏北40o布置。综合办公楼及主要辅助生产设施区均位于厂区东面。主厂房固定端朝东北，扩建端向西南，出线向西再转向北。
主厂房采用内煤仓四列式布置形式，汽机房长度169.5m，A排柱到烟囱中心线219.88m。主厂房周围布置的辅助生产设施主要有空压机房、灰库、渣仓、机组排水槽等。其中空压机房布置在1#锅炉的固定端；渣仓布置在两台锅炉房两侧，石膏脱水楼及浆液罐等布置在烟囱的后面；灰库设置在脱硫吸收塔的南面。整个主厂房区布置紧凑，工艺流程合理。
……
（1）主厂房建筑
主厂房1.2m以上外墙采用单层镀铝锌高强彩色压型钢板墙面，配以条窗。1.2m窗台以下采用混凝土多孔砖砌筑，将大面积的通风百叶窗加以组合排列重复，采用白、灰、蓝色彩的组合，突显企业形象。
工程主要建筑材料选用。围护材料：混凝土多孔砖、加气混凝土砌块、单层彩色压型钢板；防水材料： 屋面防水 主要采用三元乙丙防水卷材；保温材料：挤塑聚苯保温板、超细玻璃棉毡主厂房建筑设计。
……
主厂房横向是由汽机房外侧柱—汽机房钢屋架—除氧煤仓间钢筋混凝土框架组成的框、排架结构体系AB跨29m，BC跨10m，CD跨12m；纵向是由汽机房A列为框架结构，除氧煤仓间为钢筋混凝土框架体系，纵向轴线总长169.5m，柱距9m和10m组合而成。
……
8.2.2 主厂房地下结构 施工方案
8.2.3 主厂房地下设施 施工方案
8.2.4 锅炉基础 施工方案
8.2.5 汽机基础施工方案
8.2.6 汽机间上部结构施工方案
8.2.7 除氧煤仓间上部结构施工方案
8.2.8 主厂房钢构件吊装方案
8.2.9 集中控制楼施工方案
……
200余页，

第 1 张图

第 2 张图

第 3 张图

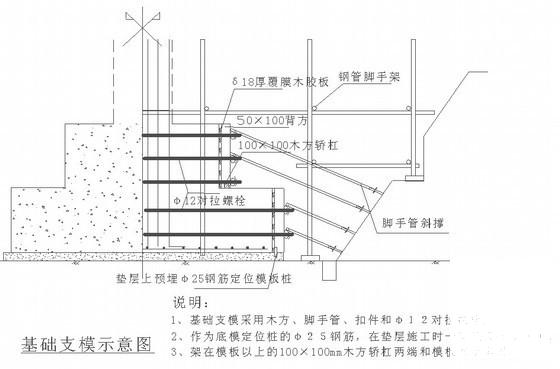

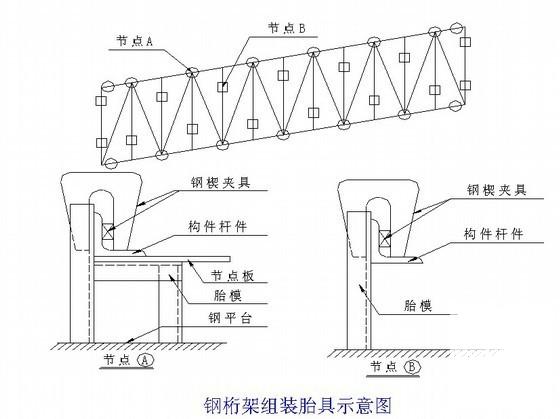

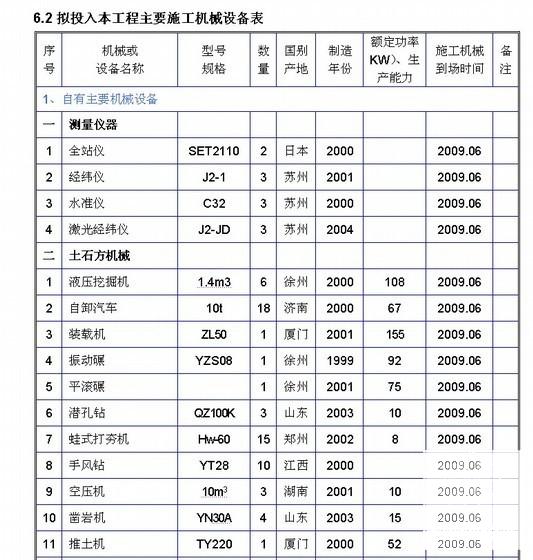

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
