市政道路污水工程机械顶管施工方案

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 1.1. 编制依据及编制原则 1
• 1.1.1. 编制依据 1
• 1.1.2. 编制原则 2
• 1.2. 工程简述 2
• 1.2.1. 项目概要 2
• 1.2.2. 工程位置 2
• 1.2.3. 工程设计安全等级 3
• 1.2.4. 基坑周边环境概况 3
• 1.2.5. 现场水文地质情况 3
• 1.2.6降水井施工 4
• 1.3. 泥水平衡机械顶管施工 7
• 1.3.1. 工艺流程 8
• 1.3.2. 顶管施工中测量 8
• 1.3.3. 竖井施工 9
• 1.3.3.1. 竖井 施工工艺 流程 12
• 1.3.3.2. 锁口圈梁施工 13
• 1.3.3.3. 井身开挖支护及提升设备 13
• 1.3.3.4. 格栅、钢筋网片、八字撑设置 14
• 1.3.3.5. 竖井锚喷 14
• 1.3.3.6. 竖井封底 16
• 1.3.3.7. 止水洞口作法 16
• 1.3.3.8. 竖井施工注意事项 16
• 1.3.4. 顶管机配套设施选择 17
• 1.3.5. 后背、导轨安装 18
• 1.3.5.1.导轨安装计算说明 19
• 1.3.5.2.导轨及枕铁的安装质量要求 19
• 1.3.5.3.顶管顶力计算及顶镐选择 19
• 1.3.6. 接口 20
• 1.3.7. 机头进出洞口 20
• 1.3.7.1.开洞 21
• 1.3.7.1.进洞 21
• 1.3.7.2.出洞 21
• 1.3.7.3.泥浆控制 22
• 1.3.7.4.注浆减阻 23
• 1.3.7.5.泥浆处理 23
• 1.3.8. 正常顶进施工 23
• 1.3.8.1. 下管 23
• 1.3.8.2. 安拆护口铁 23
• 1.3.8.3. 拆卸电缆 24
• 1.3.8.4. 主顶操作 24
• 1.3.8.5. 排泥、送泥 24
• 1.3.8.6. 沉淀池 24
• 1.3.8.7. 二级沉淀池 24
• 1.3.8.8. 泥浆浓度调整 24
• 1.3.8.9. 触变泥浆配置 24
• 1.3.8.10. 初始顶进速度控制 24
• 1.3.8.11. 顶进测量 25
• 1.3.8.12. 回镐下管 25
• 1.3.8.13. 接管、下顶铁、出镐顶进 26
• 1.3.8.14. 管节接缝的防渗漏水 26
• 1.3.9. 顶进纠偏 26
• 1.3.9.1. 初始顶进纠偏 26
• 1.3.9.2. 顶进过程纠偏 26
• 1.4. 机械顶管注浆措施 27
• 1.4.1.洞口固化 27
• 1.4.2.触变泥浆施工控制 28
• 1.4.3.水泥浆填充 28
• 1.5. 特殊情况处理 29
• 1.5.1.顶进过程中遇到障碍物 29
• 1.5.2.机头管管口破裂 29
• 1.5.3.管道接口渗漏 29
• 1.5.4.地面沉降与隆起 30
• 1.5.5.竖井内支撑拆除及检查井、回填施工 30
• 1.6. 地面构筑物沉降控制及保护措施 31
• 1.6.1.泥水平衡机头施工可控制地面沉降 31
• 1.6.2.顶管跟踪注浆与顶管结束后泥浆置换可控制沉降 31
• 1.7. 监测方案 31
• 1.7.1.监测范围 31
• 1.7.2.地表沉降监测内容 31
• 1.7.3.观测点布置 31
• 1.7.4.监测措施 32
• 1.7.5.监测仪器、设备 33
• 1.7.6.其它 33
• 1.7.7.雷达检测 33
• 1.8. 基坑监测 33
• 1.8.1.监测项目 33
• 1.8.2.监测施工准备 33
• 1.8.3.监测内容及测点布置 33
• 1.8.4.监测频率 35
• 1.8.5.监测控制值、报警值 37
• 1.9. 现况管线处理方案 37
• 1.9.1.现况管线的处理原则 38
• 1.9.2.管线保护措施 38
• 1.10.施工部署 38
• 1.10.1.准备阶段 38
• 1.10.2降水井施工阶段 38
• 降水井施工阶段10天。 38
• 1.10.3.竖井施工阶段 39
• 1.10.4.顶管施工阶段 39
• 1.10.5.检查井施工15天： 39
• 1.10.6.收尾阶段 39
• 1.11.应急预案 39
• 1.11.1. 应急组织机构 39
• 1.11.2. 突发事件紧急处理预案 40
• 1.11.3. 紧急情况处理措施 42
• 1.11.4. 预控措施及应急预案 43
• 1.11.5. 雨水(污水)管开裂、涌水 44
• 1.11.6. 天燃气管泄漏 45
• 1.11.7. 路面沉陷 46
• 1.11.8. 顶管坑开挖遇地下水 46
• 1.11.9. 风险控制措施 47
• 1.12.安全保证措施 48
• 1.12.1.安全生产方针 48
• 1.12.2.安全生产总目标及保证体系 49
• 1.12.3.各主要项目安全措施 50
• 1.13.质量保证体系及措施 52
• 1.13.1.该项目质量目标 53
• 1.13.2.建立 项目经理 部质量保证体系 53
• 1.13.3.顶管工作井 质量控制 53
• 1.13.4.顶管 质量控制 54
• 1.14.环境保护管理体系与措施 54
• 1.14.1、环境保护管理目标 54
• 1.14.2、环境保护管理组织机构及领导小组 55
• 1.14.3、环境保护管理具体措施

附件详情

本段顶管施工为局部连接段。管材采用DN1800钢筋混凝土Ⅲ级管，敷设方式采用机械顶管施工，管线全长109m。该项目设计共4个基坑：其中3号（A-3）为顶管工作基坑1个,圆形基坑，其内径为9m、基坑深度为11.26m；1号（A-1）、4号（A-4）为顶管接收基坑2个,其内径尺寸6m×6m，基坑深度为10.55、11.65m；2号（A-2）基坑为中间返挖基坑兼做矩形直线混凝土污水检查井，其内径尺寸2.9m×1.6m，基坑深度为10.95m。
……
降水井 施工工艺 流程：
放线→定井位→挖泥浆坑→挖探坑→钻机就位→钻孔→换浆→下井管→填滤料→粘土封井→洗井→下入潜水泵试抽水→铺设排水总管及沉砂池→架设电缆→联网抽水。
降水井采用反循环钻孔机成孔，滤料为豆石和粗砂，粒径为3mm～15mm。
……
竖井施工注意事项：
⑴竖井及主洞开挖前，准确探明竖井附近各种管线，施工中采取措施保证管线的安全。
⑵井口周围严禁堆放重物(如机械、施工材料、渣土等)。
⑶设置防止钢支撑坠落设施、竖井井口安全护栏、井内积水坑和抽水设备。
⑷采用信息化设计和施工，重视和加强监控量测工作，把监控量测工作贯穿于施工过程的始终，并及时反馈信息指导设计和施工，确保竖井结构施工安全。
……
共63页，。

竖井剖面图

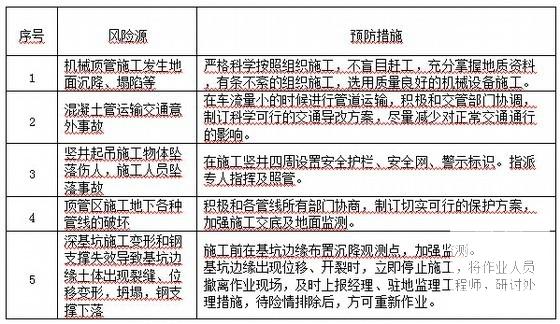

主要风险源及预防措施表

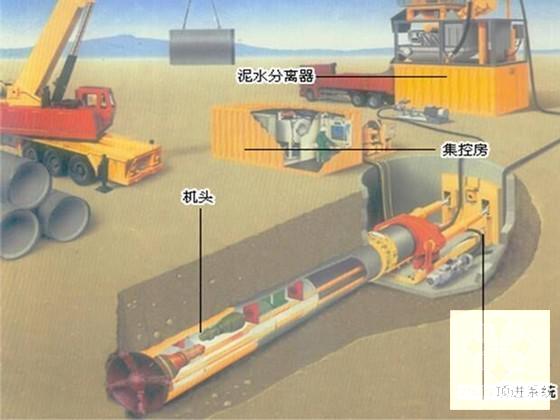

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-7 20:51:18上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在方案设计专区发帖交流相关知识。
