[卫生间大样]19米4层家具城建筑施工CAD图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：大型综合商场
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 项目所在地：云南
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：37张
• 建筑设计面积：57459.16平方米
• 建筑高度：19.0m
• 地上层数：4层
• 设计效果图：无

附件详情

本项目为云南某四层家具城。
建筑设计面积：57459.16平方米。
建筑高度：19米。
建筑层数：4层。
这份参考资料包括平面图、立面图、剖面图、楼梯卫生间大样和节点大样，共计37张图纸。

3

3

4

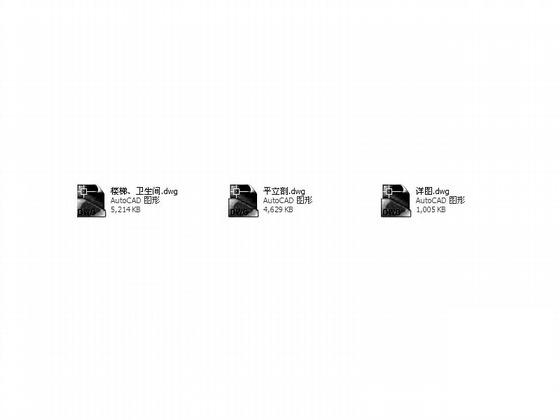

第 1 张图

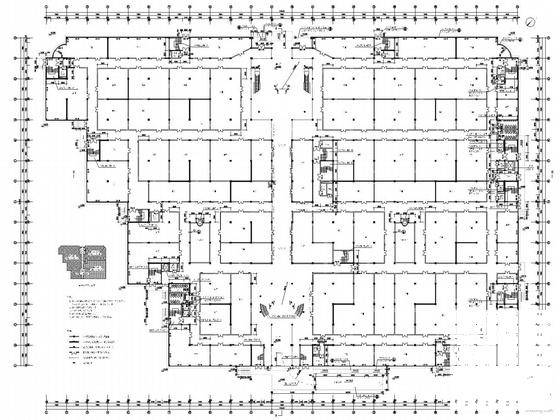

第 2 张图

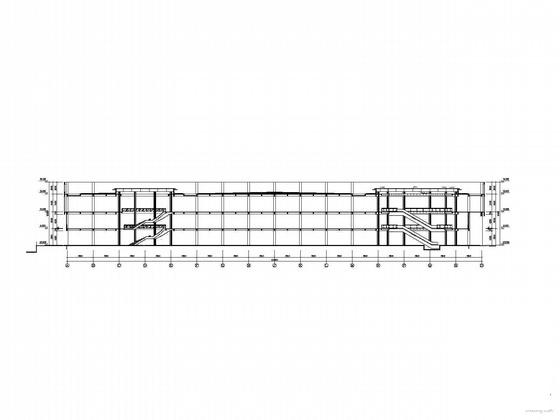

第 3 张图

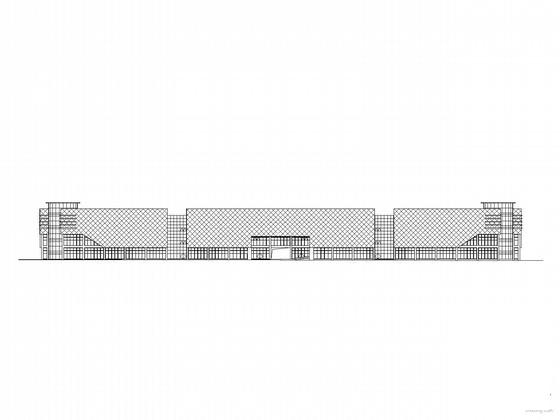

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
