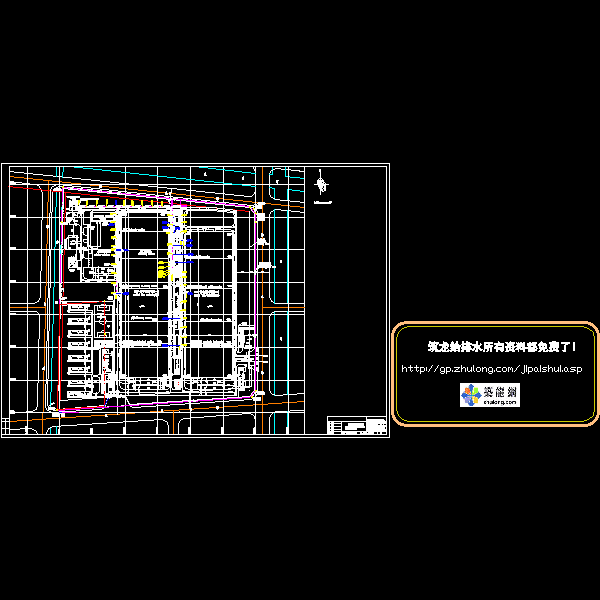

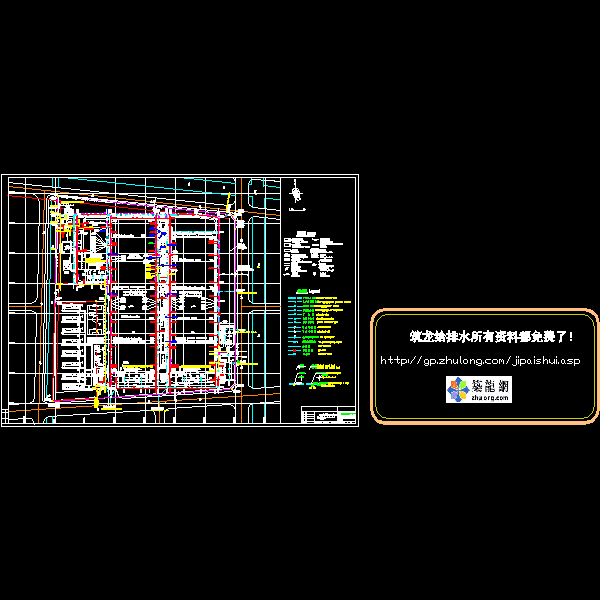

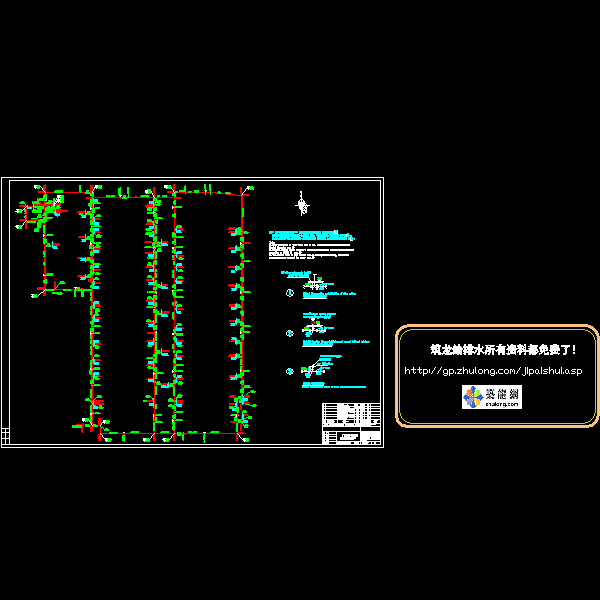

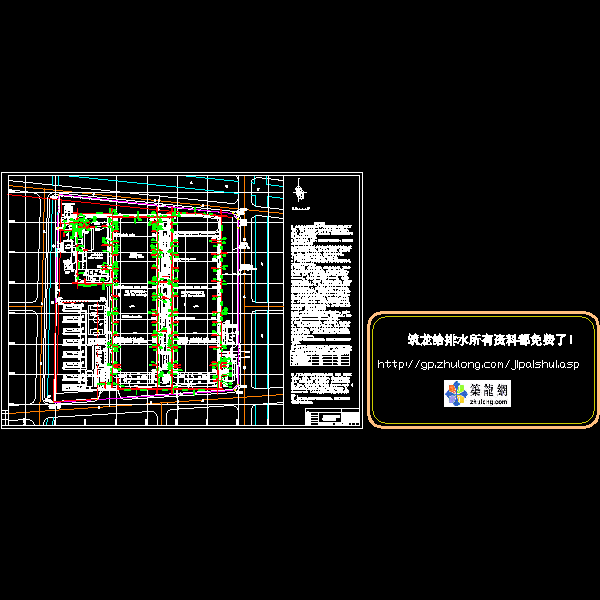

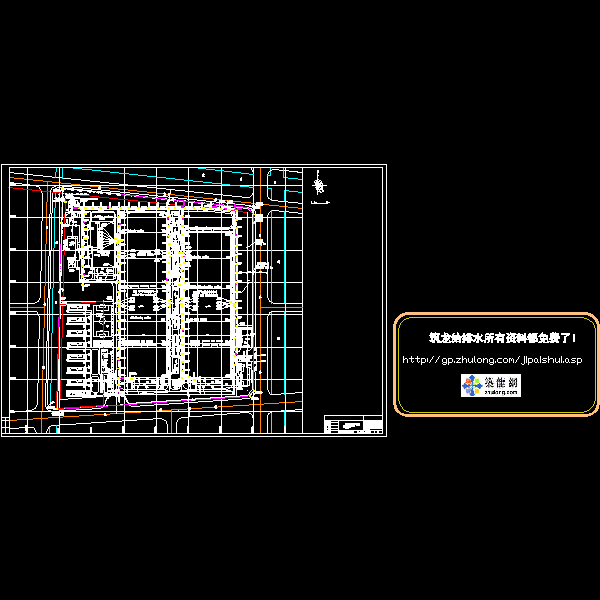

该资料为某公司子午胎项目综合管线施工图设计，设计范围包括厂区内埋地敷设的室外给水、雨水、生活污水及生产污水管道。架空敷设的室外管道另详有关专业图纸。
设计说明
1、该资料为库博建大轮胎（昆山）有限公司子午胎项目综合管线施工图设计，设计范围包括厂区内埋地敷设的室外给水、雨水、生活污水及生产污水管道。架空敷设的室外管道另详有关专业图纸。
2.图中建筑物、道路、地面的标高及道路、建筑物的坐标均以总图为准。
3.图中所注标高除各单体进出户管为相对标高(以室内地面标高为0.00)外,其余为绝对标高，尺寸除管长、标高、距离以米计外，其余均以毫米计。
4.建筑物的进出户管详见各单项施工图。
5.厂区雨水管道管径及坡度按苏州市暴雨强度公式，重现期2年计算确定。
6.管道材质、接口及基础：埋地自来水管、消防给水管采用衬水泥球墨铸铁管，采用柔性承插接口，雨水管、生产、生活污水管采用UPVC双壁波纹管（DN=<500)，或中空壁PE缠绕管(DN>500)，采用橡胶密封圈连接，，设180°带形混凝土基础，做法详见国家标准95S516-6。所有给排水管道的基础均要求埋设在原状土上，其原状土在施工中不受扰动，基底用细石及沙找平，基槽若为回填土必须分层夯实。承插球墨给水铸铁管要求在每一节管道的接口两侧各1.0米处设混凝土支墩，转弯处设混凝土挡墩。当管道覆土小于0.7米时采用满包混凝土加固，加固方法详见国家标准95S516-7。所有管道施工验收合格后，回填土应分层夯实。
7.雨水口采用铸铁井圈偏沟式双篦雨水口，雨水口至雨水检查井的连接管为DN200，坡度为0.01。每个雨水口设200mmX200mmX深200mm的集污井。
8.由于厂区地下水位较高，各种阀门井、排水检查井、管道接口均应按有地下水考虑，施工后不允许有地下水渗入。在道路上的检查井井盖采用重型，要求井盖平路面；其他在绿化带上的井盖采用轻型，井盖高出地面50mm。
9.埋地钢管要求做防腐处理，措施为涂涮环氧煤沥青两道。
10.压力管道与排水管道交叉时,不允许有接口重叠。
