一份6层一字型框架办公楼建筑图纸结构CAD图纸3100平米左右

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情:某六层一字型框架办公楼建筑图结构图3100平米左右。

基础平面图

板的配筋图

标准层梁配筋图

底层梁配筋图

顶层梁配筋图

柱的配筋图

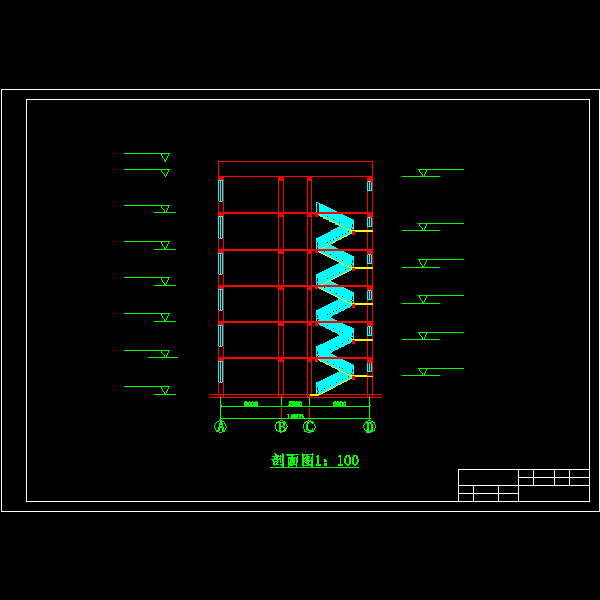

1-1剖面图.dwg

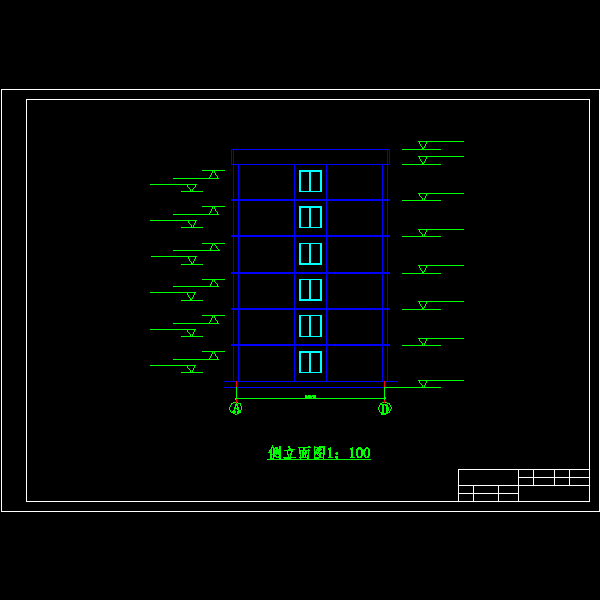

侧立面图.dwg

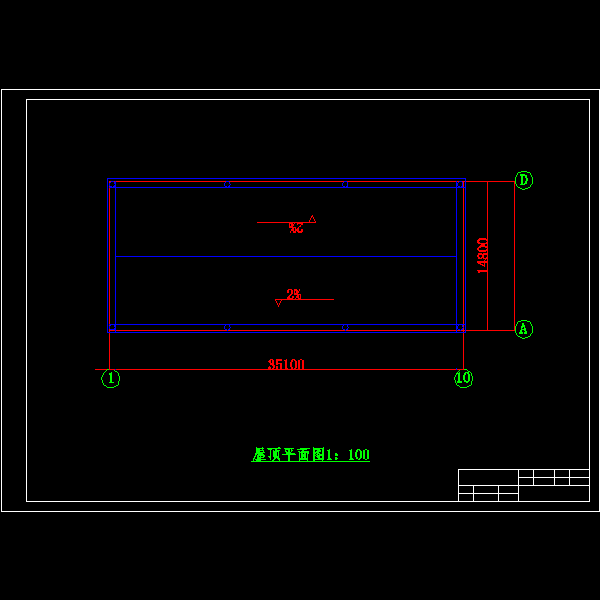

屋顶平面图.dwg

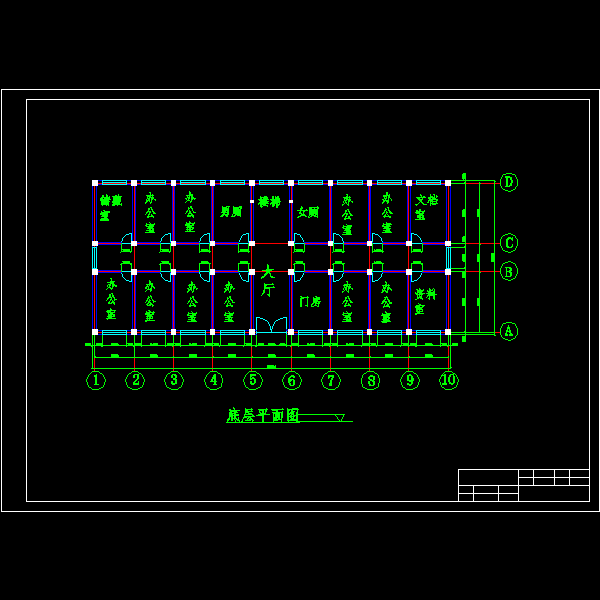

底层平面图.dwg

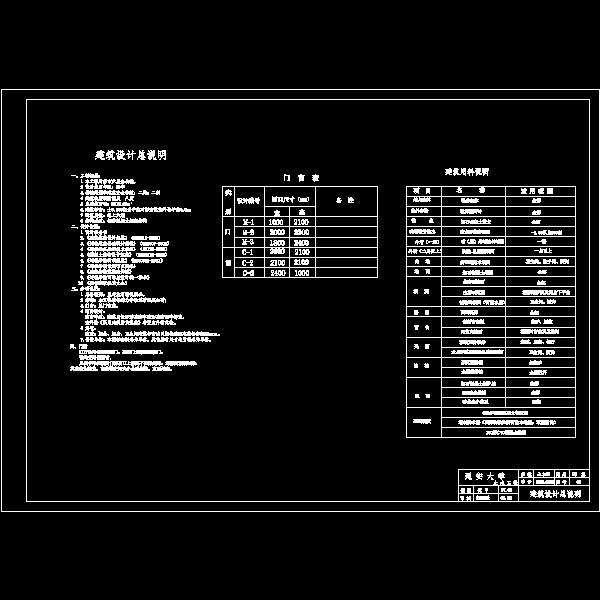

建筑总说明.dwg

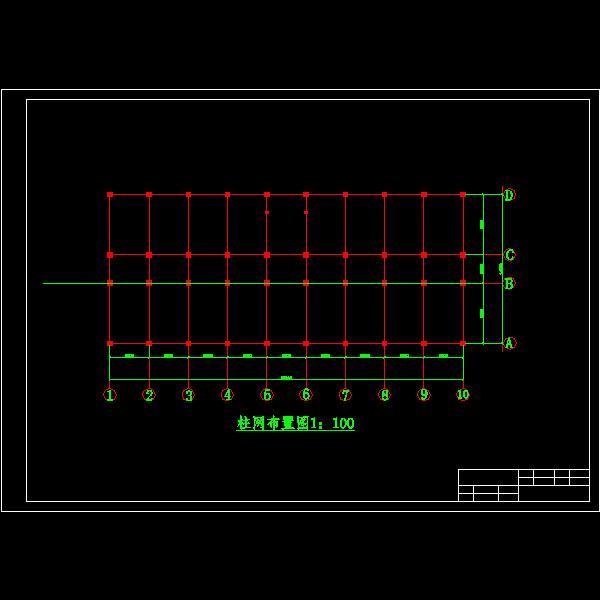

柱网布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
