一份单层厂房课程设计（建筑、结构CAD图纸）(预应力混凝土)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某单层厂房课程设计（含计算书，建筑、结构图）
该厂房跨度在15~36m之间，且柱顶标高大于8m，故采用钢筋混凝土排架结构，为了使屋盖具有较大刚度，选用预应力混凝土折线型屋架及预应力混凝土屋面板，选用钢筋混凝土吊车梁及基础梁。
内容包括：
结构构件选型及柱截面尺寸确定
荷载计算
排架内力分析
内力组合
柱截面设计
基础设计
心得体会
共34页。

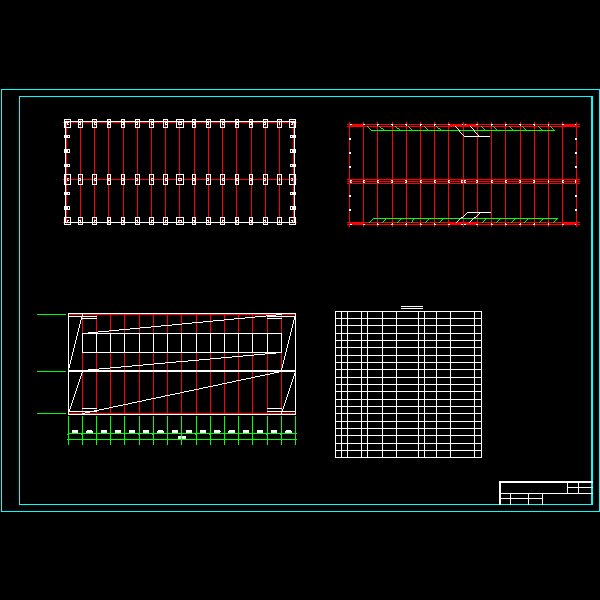

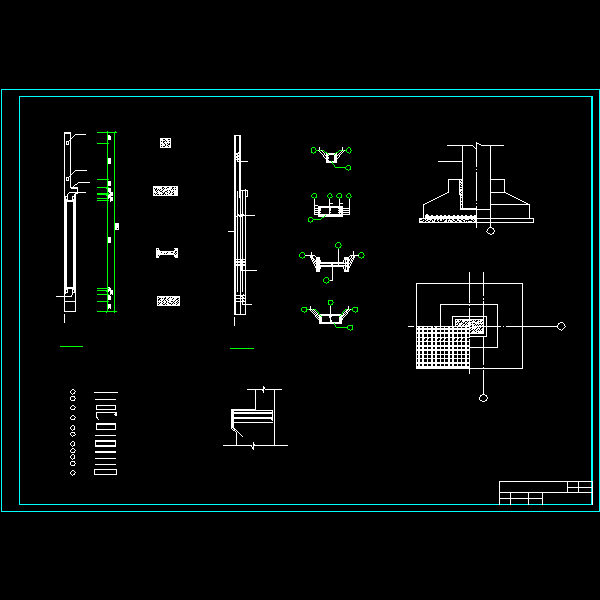

该资料包含：排架结构设计平面图，排架结构设计详图
共2张图纸。

单层厂房建筑图1.dwg

单层厂房结施图2.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
