一份5层框架教学楼毕业设计方案(建筑结构设计CAD图纸)(基础平面布置)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某五层框架教学楼毕业设计(含计算书、建筑结构设计图)
该资料为：[学士]某五层框架教学楼毕业设计(含计算书、建筑结构设计图)
结构类型：框架结构
工程规模：主体五层，建筑面积约15000平方米
抗震设防烈度：8度，第一组别，设计基本地震加速度值为0.20g
场地类别：Ⅱ类
地面粗糙度：C类
框架抗震等级：二级
结构安全等级：二级
内容包括：
计算书：
1 建筑设计
2 结构设计
共62页。
图纸：

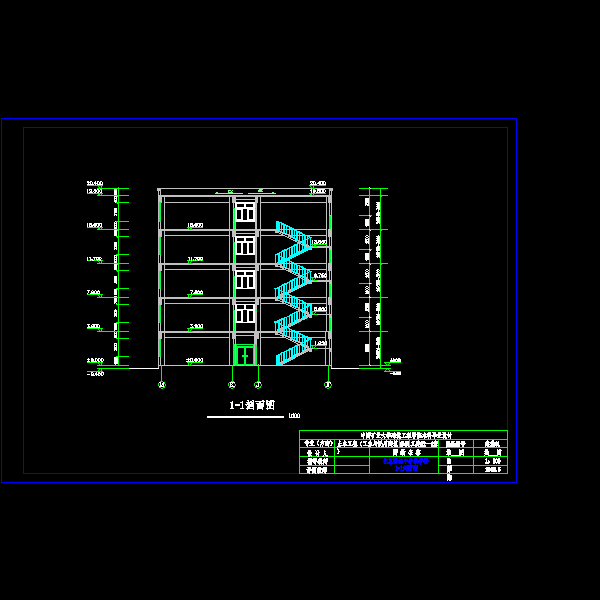

平面图、立面图、剖面图、基础平面布置及详图、结构布置及板配筋图、KJ配筋及梁柱断面详图、楼梯结构布置图及配筋图共8张图纸。

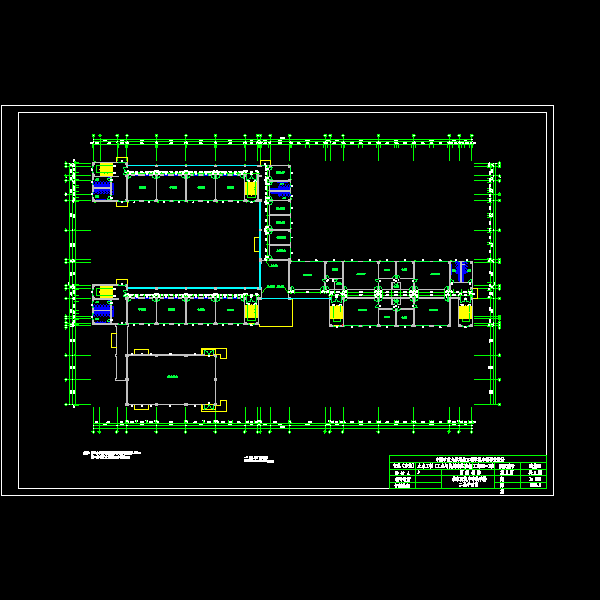

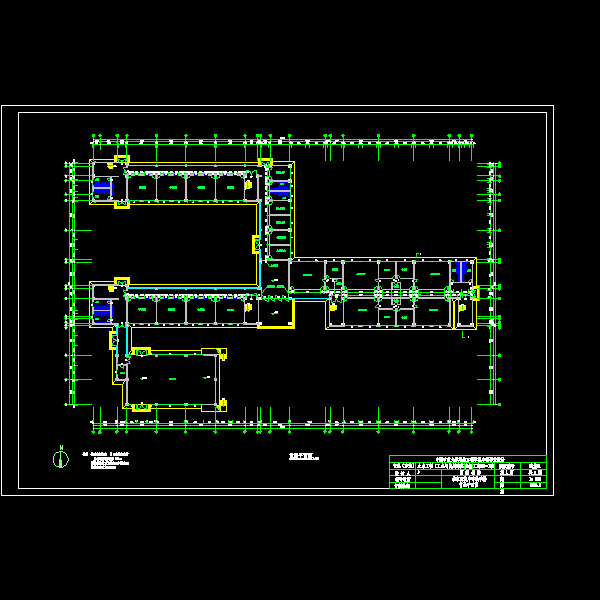

一层平面a1_t3.dwg

二层平面a1_t3.dwg

剖面图a2_t3.dwg

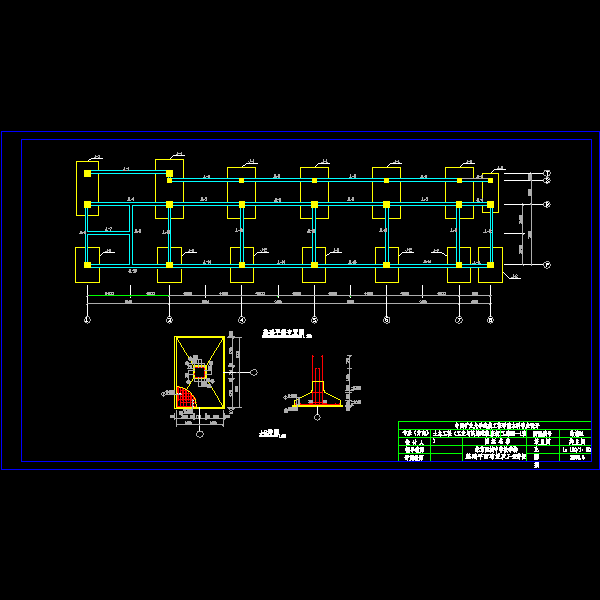

基础a2加长743_t3.dwg

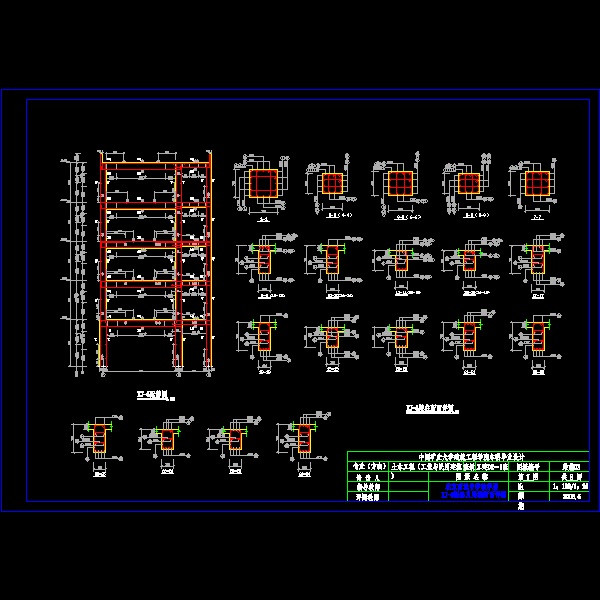

框架图a2_t3.dwg

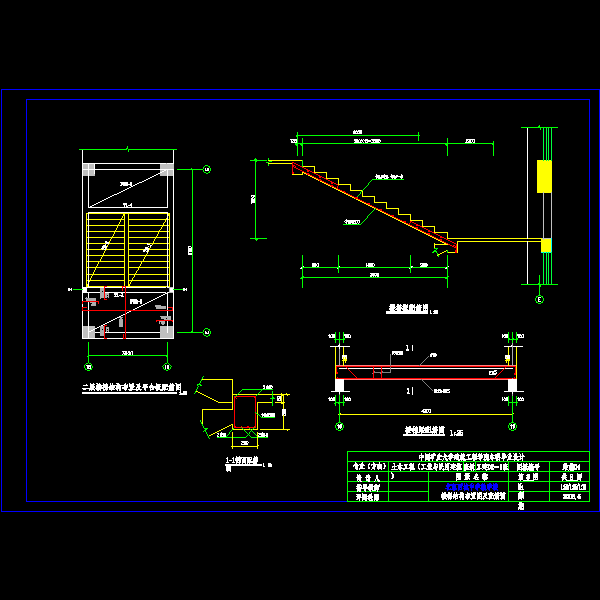

楼梯a2_t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-1 21:19:59上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑设计专区发帖交流相关知识。
