一份四万吨污水厂中水回用工艺CAD图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 类型：回用水处理站
• 处理技术：混凝,澄清,过滤,活性污泥发
• 工艺流程选介：其他
• 设计阶段：初步设计
• 参考图纸：10-20张
• 规模：3-5万吨/天
• 图纸年代：近代

附件详情

• 附件详情
• 滤池管件、设备 一览表
• D型滤池平面图
• D型滤池平面图
• D型滤池平面图
• 1-1 剖面图
• 2-2 剖面图
• 3-3 剖面图
• 4-4 剖面图
• 5-5 剖面图
• ABCDE 大样图
• 加药间
• 加药间剖面图
• 进水方闸门安装图
• 滤板及滤网板安装图
• 盖板安装图

附件详情

该项目位于山西，是一污水处理厂中水回用工艺工程；设计参数：滤池设计产水能力为40000吨/d，设计滤速:正常滤速23.1m/h,强制滤速30.8m/h，3.2 过滤水头:采用变水位的过滤方式,最大过滤水头2.65m，反冲洗全过程伴有表面扫洗,表面扫洗强度2.8L/m.s
编制于2012年，共计25张图纸；

3-3剖面图

加药间平面布置图

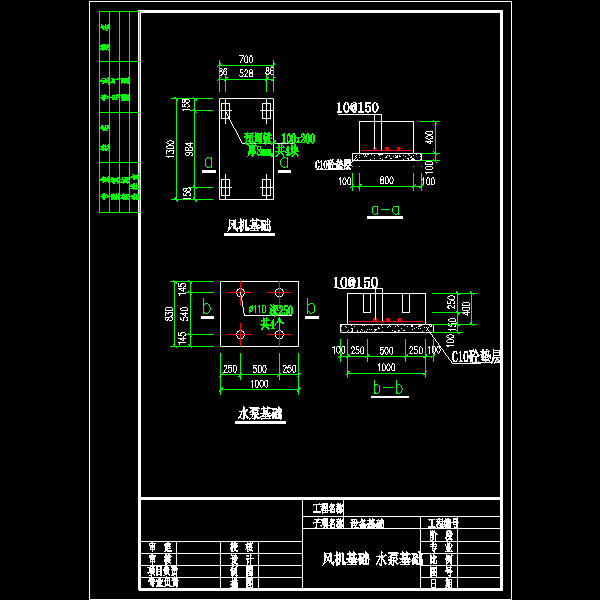

水泵基础

大样图

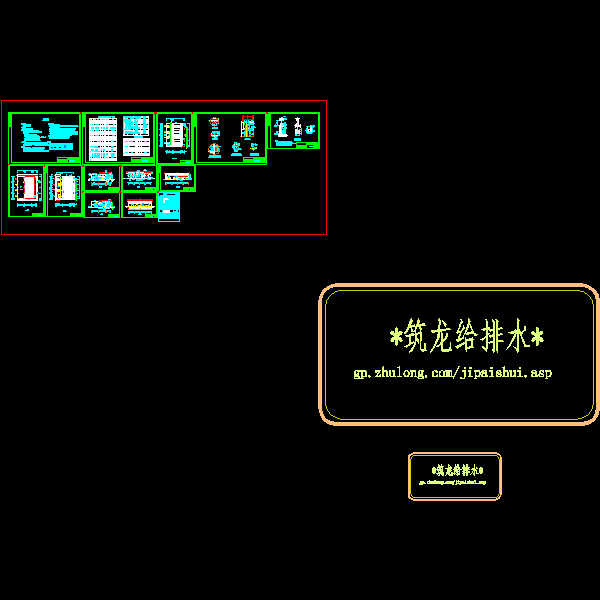

40000吨(18×4-砼).dwg

反冲洗风机间(工艺).dwg

基础图.dwg

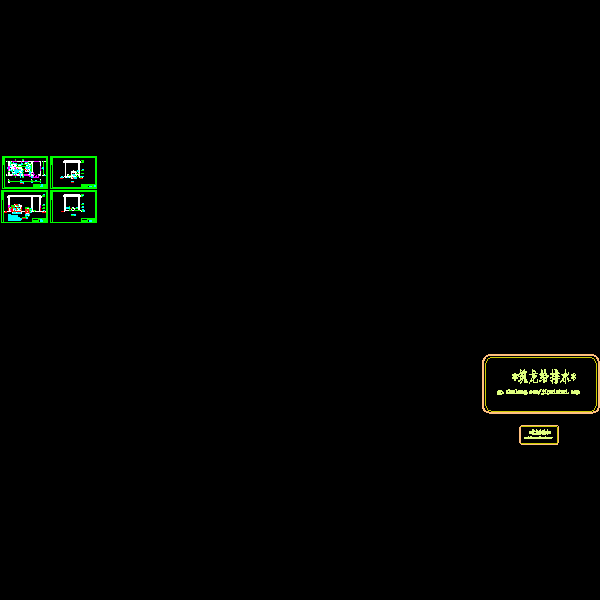

加药间工艺（初设）图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
