一份污水厂综合楼增层扩建加固CAD施工方案图纸(钢筋混凝土结构)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：多层建筑
• 图纸设计深度：施工图
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 参考图纸：12张

附件详情

该项目为污水处理厂三期扩建工程——综合楼改造工程，该建筑为加固改建项目。即在原有的老办公楼顶上在增加一层做办公用房使用。
该资料包含：
结构设计总说明、框架柱柱底加固平面布置图、框架柱柱顶加固平面布置图、框架梁加固平面布置图、框架柱柱顶加固角钢穿越楼面平面布置图、柱加固立面图及二层新增柱立面图、新增楼梯间未拆除楼板板底加固平面图、新加二层柱配筋平面布置图、新加二层梁配筋平面布置图、新加二层板配筋平面布置图、新增楼梯结构 、原一层屋面反梁部位填充做法大样图共12张图纸。

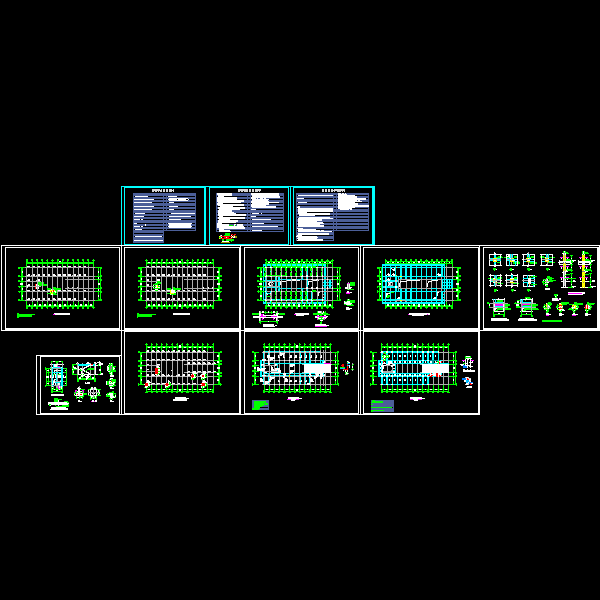

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
