一份现代风格30米仿东方明珠式不锈钢工艺塔建筑施工CAD图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 结构类型：钢结构
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢结构
• 图纸设计深度：施工图
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑高度：30m
• 设计效果图：无

附件详情

某30米仿东方明珠式不锈钢工艺塔 建筑施工 图

工程所用钢管采用20#钢，角钢、板材均采用Q235钢，其质量标准应符合
《碳素结构钢》（GB700-88）之规定。无缝钢管采用20号钢，其质量标准应符合
《优质碳素结构钢技术条件》（GB699-88）之规定。
焊条采用E43型，其质量标准应符合《碳钢焊条》（GB5117-85）之规定。
连接螺栓除注明外，均采用C级六角头螺栓，螺栓、螺母、垫圈的质量标准
应符合《C级六角头螺栓》（GB5780-86）、《C级I型六角螺母》（GB41-86）、
《C级平垫圈》（GB95-85）之规定。
三、制造和运输：
1、钢塔构件的制造，除应遵守施工图中注明的规定外，尚应遵守《钢结构
工程施工及验收规范》（GB50205-2001）中有关规定和《广播电视钢塔桅制造技
术条件》（GY65-89）中有关规定。
2、构件制造前，必须放样确定和校核图纸中的尺寸，制造后严格进行质量
检查。
3、铁塔主材不允许对接，辅材定尺内不准对接，GSM抱杆、微波抱杆不能
对接。

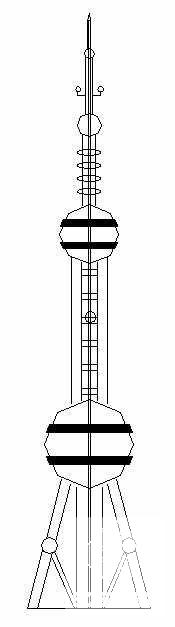

第 1 张图

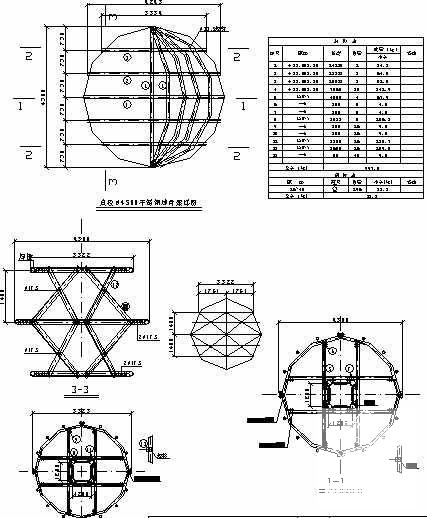

第 2 张图

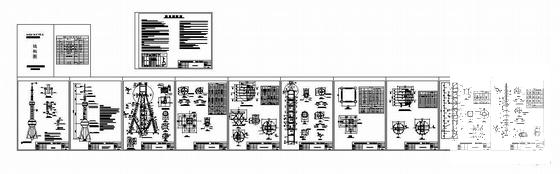

第 3 张图

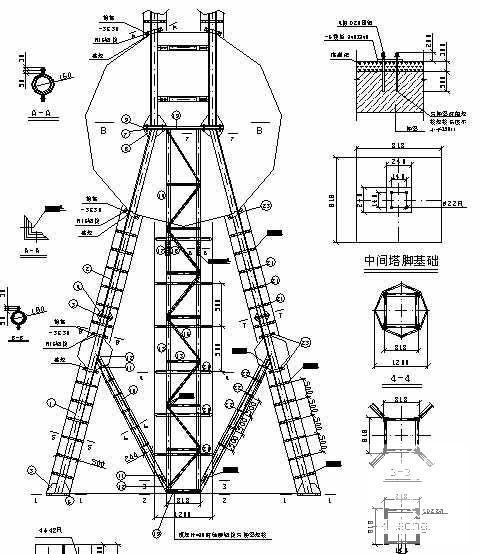

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
