[CAD]4层现代风格厂区办公楼方案设计施工图纸（含节能设计）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 办公楼类型：企业办公楼
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：安徽
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：JPG,天正建筑CAD 7.0,CAD2000
• 建筑设计面积：1572平方米
• 建筑高度：13.50m
• 地上层数：4层
• 设计效果图：有

附件详情

[安徽]某起重设备有限公司厂区办公楼方案图（含效果图和节能设计

现代厂区办公楼施工图纸，面积1572平米，层高4层，框架结构。内含效果图及节能计算书。
气候分区：夏热冬冷
建筑名称：
建筑朝向：南
建筑体形：
建筑结构类型：框架结构
体形系数： 0.40
节能计算建筑面积（地上）： 1466.61 m2 建筑体积（地上）： 4957.55 m3
节能计算建筑面积（地下）： -- m2 建筑体积（地下）： -- m3
节能计算总建筑设计面积： 1466.61 m2 建筑总体积： 4957.55 m3
建筑表面积：1980.69 m2
建筑层数：4
建筑物高度：13.50 m

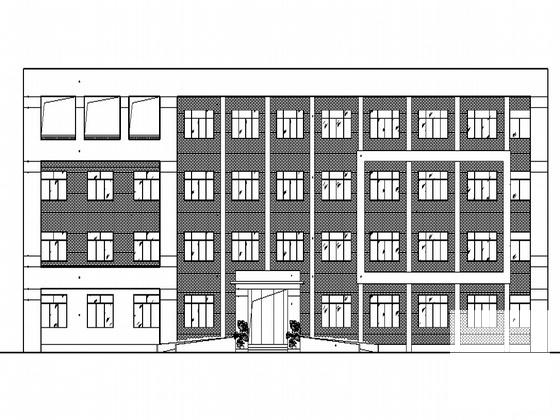

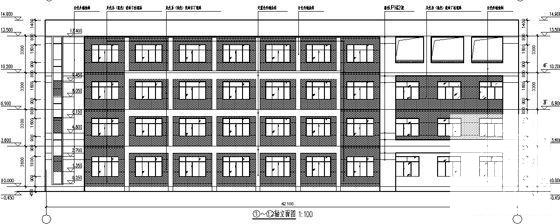

背立面

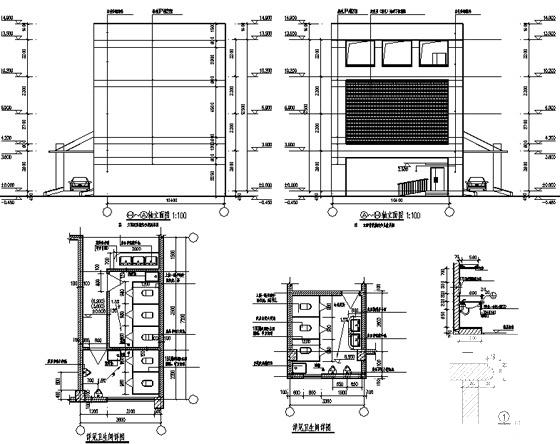

侧立面

透视

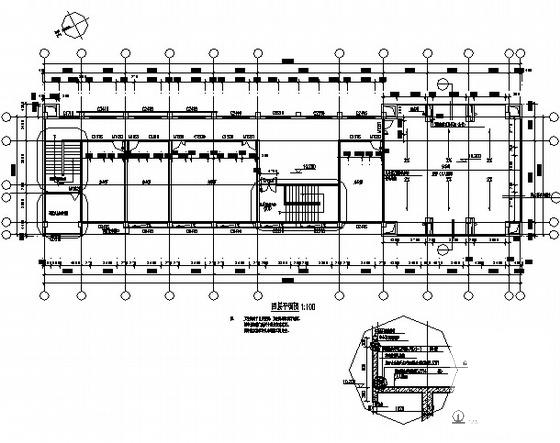

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
