一份6层框架学生公寓毕业设计方案（建筑、结构CAD图纸）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某6层框架学生公寓毕业设计（含计算书，建筑、结构图）
该学生公寓位于昆明呈贡云南省中医学院内，为六层全框架结构，总建筑面积5391.49，室内外高差0.45米。防火等级为二级，抗震烈度为8度，所在地的设计地震动参数αmax=0.16，Tg=0.20g，地震分组为二组，基本雪压S0=0.3KN/m2 。
共98页。

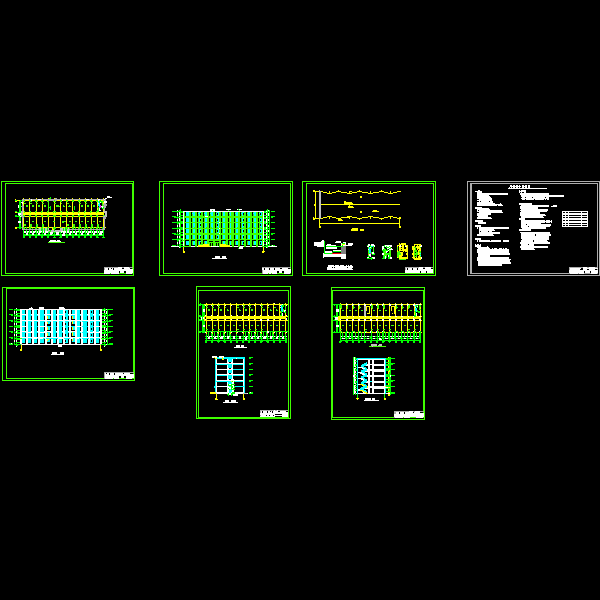

建筑该资料包含：建筑设计说明，平面图，立面图，屋面排水及房间大样，总平面图共8张图纸。

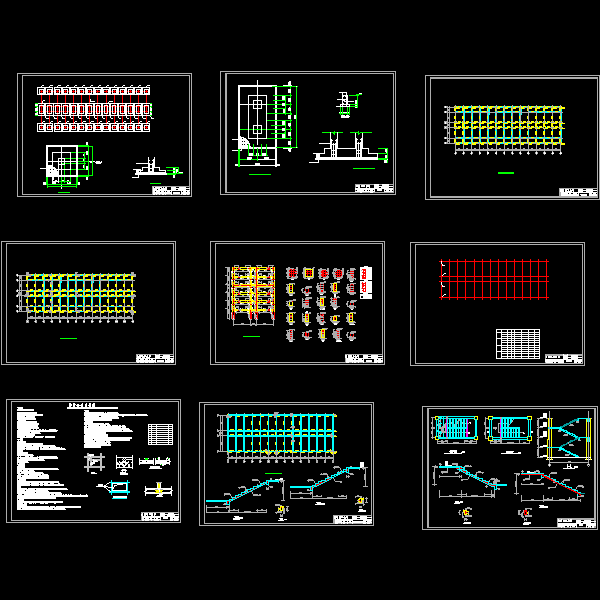

结构该资料包含：结构设计说明，基础平面布置，基础及地梁大样，结构平面布置，楼梯配筋图，框架配筋图，柱子平面定位图共9张图纸。

建施图.dwg

结施图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
