一份日光温室生态园大棚、展厅建筑结构CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：农业建筑
• 建筑高度：单层建筑
• 地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：砌体结构,钢结构
• 钢结构：轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.50kN/平方米
• 雪压：0.22kN/平方米
• 参考图纸：40张
• 图纸年代：近代

该项目是大同市某生态园大棚，地上一层，采用砌体结构。大棚采用轻钢屋顶，结构总高度为4.350m.室内外高差0.300m.7度设防，展厅：钢结构跨度为8.0米,开间为4.2米，长16.8米，设计基准期为30年；覆盖材料为阳光板，钢结构柱基础为钢筋混凝土基础。
包括：大棚、展厅设计说明，结构图，建筑平、立、剖面图共计40张。
编制于2013年8月。

图.dwg

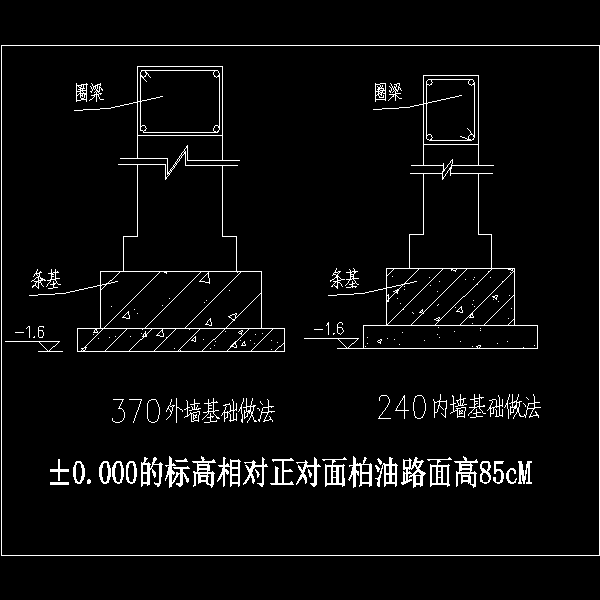

大样图.dwg

dp_t7_t3.dwg

jgt.dwg

大棚总图_t3.dwg

大棚建筑图.dwg

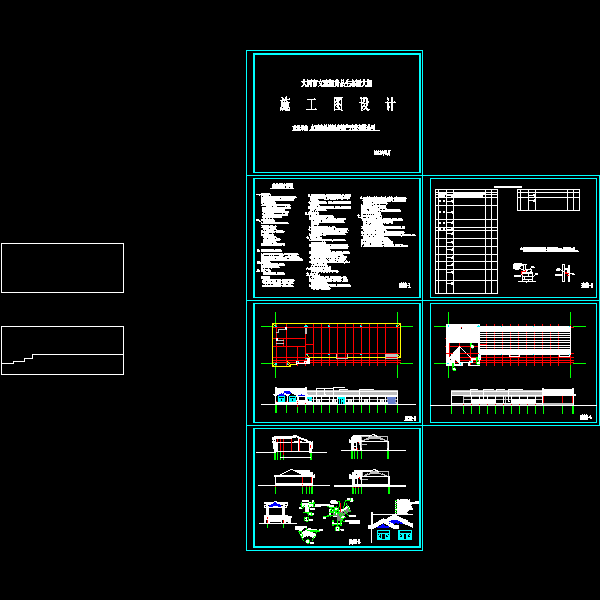

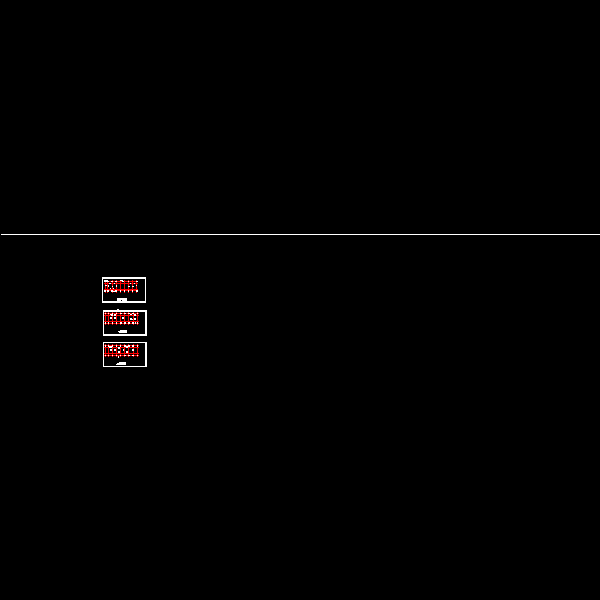

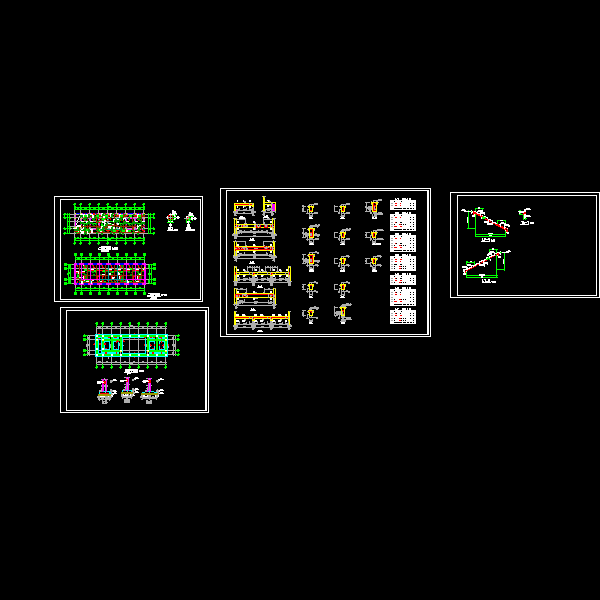

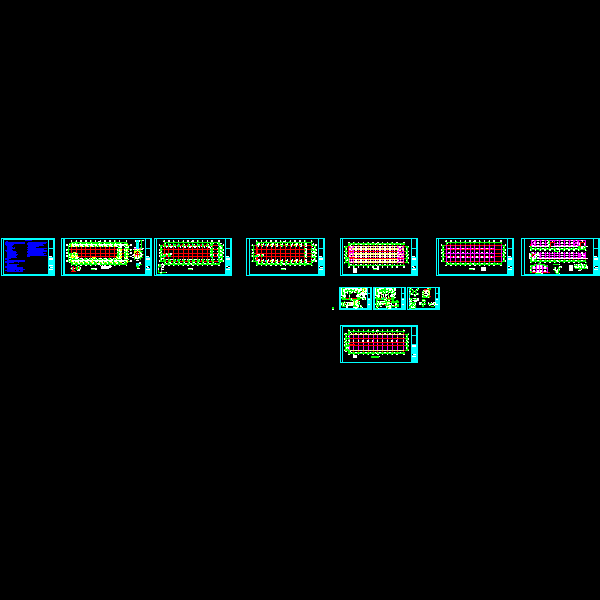

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
