一份7层框架结构住宅楼毕业设计方案（建筑、结构CAD施工图纸）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

目 录

第1章 建筑设计论述

1.1 设计依据

1.2设计内容

第2章 结构设计论述

第3章 结构计算

3.1 结构计算简图

3.2 截面尺寸选取

3.3 梁柱惯性距的确定

3.4 荷载计算

3.5 内力计算

第4章 水平地震作用下的框架内力分析

4.1 梁线度

4.2 柱的线刚度

4.3 自振周期计算

第 5 章 内力计算

第 6 章 截面计算

第 7 章 PKPM计算结果

摘 要

该资料给出了韵绿公园住宅小区1#楼一榀框架结构设计，包括梁、柱及板等部分。该建筑拟建于甲市，地上七层，，总建筑面积为4320.16平方米，总建筑高度为22.4米，属于高层民用建筑。确定该建筑类型为框架结构，结构分析中考虑了风荷载、地震荷载及重力荷载的作用，在楼板绝对刚性并对框架和剪力墙产生极强的约束作用的假定下，用近似的手算方法分析了该结构中框架受力，并将水平荷载分配到框架上，分别用D值法和弯矩分配法计算水平地震和重力荷载作用下个构件的内力，并进行了一榀框架的内力组合及截面设计。通过对计算结果的分析得知，作为一种精确而快捷的分析手段，还用PKPM结构分析软件对该结构进行了全面的计算，给出了整个建筑的结构施工图。

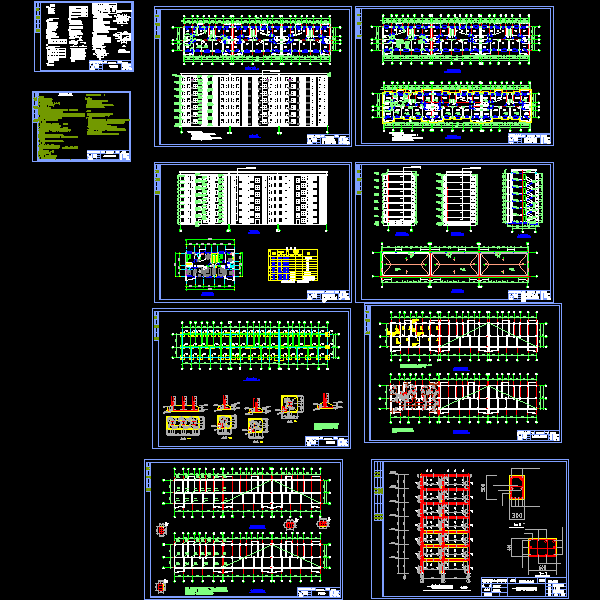

建筑正立面图

建筑轴剖面图

标准板配筋图

标准梁配筋图

标准柱配筋图

标准层平面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
