一份4层砌体大学学生公寓上部结构加固CAD施工方案图纸(民用建筑设计)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：砌体结构
• 基础形式 ：桩基础
• 抗震设防烈度：8度以上
• 参考图纸：8张
• 图纸年代：近代

加固内容及方法
1、本建筑物外墙内侧、内墙采用钢筋网片水泥砂浆面层进行加固。
2、本建筑物楼梯间墙体相交处采用钢筋混凝土外包柱加固。
3、在加固墙体两端新增设2L125X8的角钢，形成钢构造柱并用螺栓将角钢的肢连接拉紧，以增加墙体的整体性。
4、在加固墙体楼面处，增设L100X6的角钢，形成钢圈梁。
5、对地基基础用灰土桩 注浆法进行加固处理。
该资料包含：设计说明，地基加固图，结构加固平面图，加固节点详图等
共8张图纸。

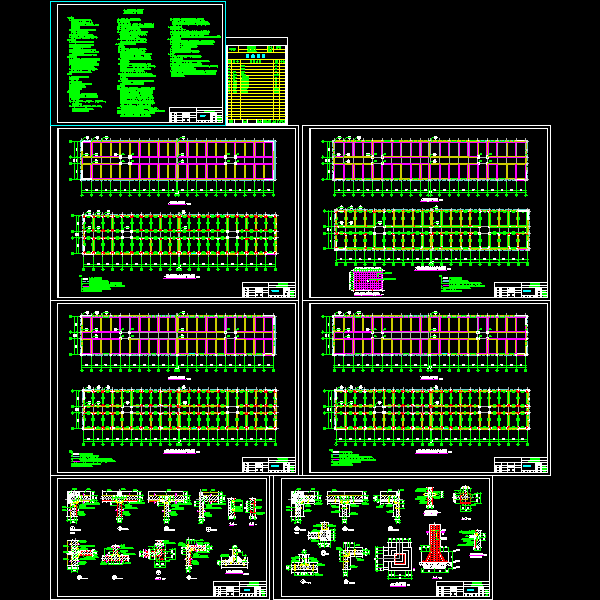

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
