一份医疗卫生综合楼强弱电CAD施工图纸（新火规新照明）

mmyaowolai · 发表于 2020-3-13 15:13:07

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：办公,医疗
建筑高度类型：高层建筑
建筑设计面积：16082.14平方米
建筑地上层数：9层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：64张
设计年代：近代
地下室用途：车库,设备用房
负荷等级：一级,三级
防雷等级：第二类
接地方式：TN-S
项目所在地：安徽
强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,视频监控系统,综合布线系统,有线电视和卫星接收系统,其它

附件详情

1、电气施工图设计说明(一、二)
2、主要设备材料表

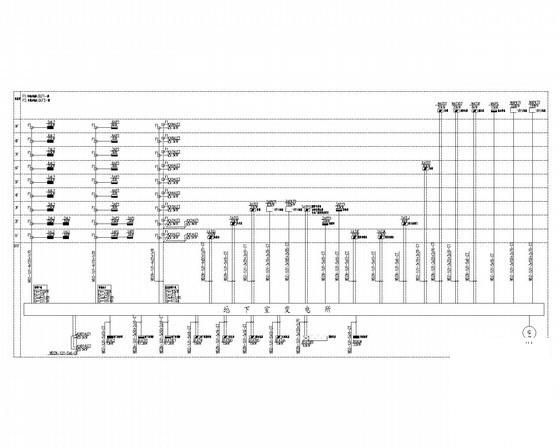

3、低压配电竖向干线图

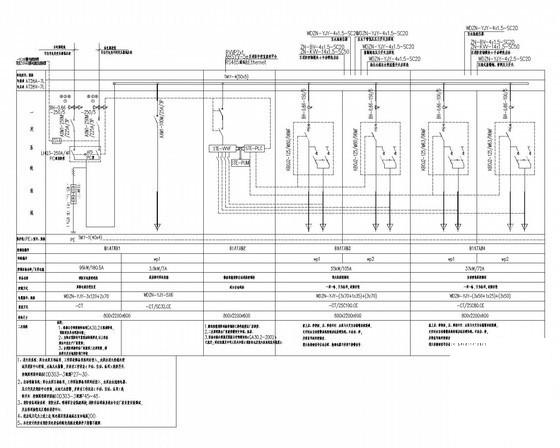

4、低压配电系统图一~九
5、消防系统图
6、漏电火灾监控及消防设备电源监控系统图

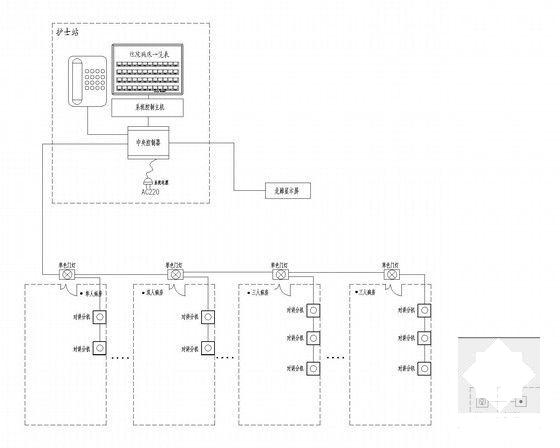

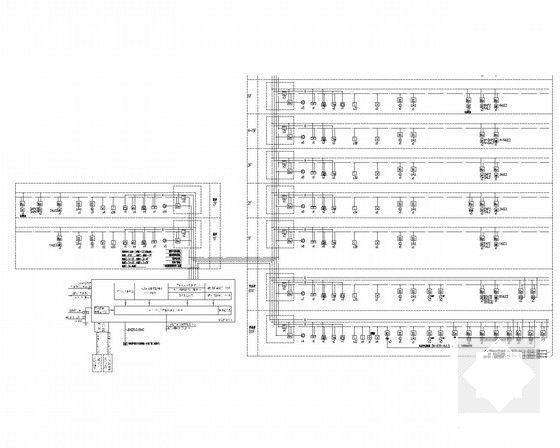

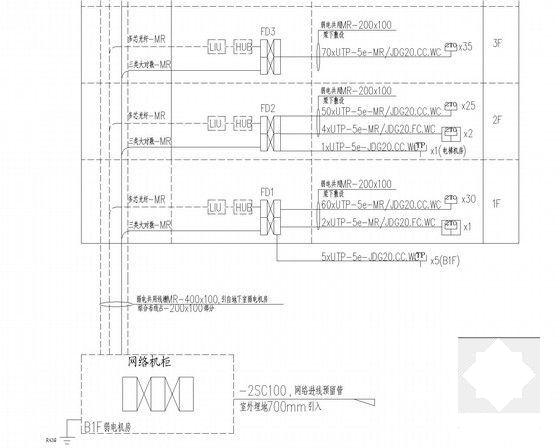

7、弱电系统图一、二
8、负一层配电平面图

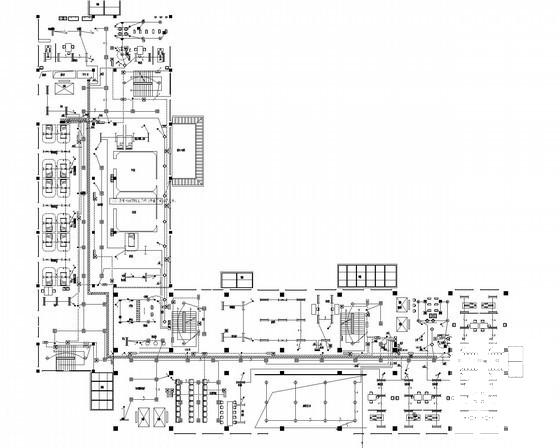

9、一~九层配电平面图
10、屋顶层配电平面图
11、屋顶层配电平面图
12、负一层照明平面图
13、一~九层照明平面图
14、屋顶层照明平面图
15、屋顶防雷平面图
16、基础接地平面图
17、负一层消防平面图
18、一~九层消防平面图
19、屋顶层消防面图
20、负一层弱电及漏电、消防电源火灾监控平面图
21、一~九层弱电及漏电、消防电源火灾监控平面图
22、屋顶层弱电及漏电、消防电源火灾监控平面图

附件详情

该项目位于安徽，本项目是一栋医疗卫生综合办公楼，由9层主楼及2裙房组成，属于一类建筑。其中：地下1层为停车库和设备用房，地上2层裙房为急救中心，主楼1层为办事大厅及卫生监督所，2、3层为体检检验中心，4层为妇幼保健用房，5层为儿童保健用房，6层为合管办公中心，7、8层为卫生监督所，9层为会议中心及辅助用房。建筑设计面积：16082.14m ，建筑高度：36m,建筑类别：一类高层综合楼。建筑物地上耐火等级：一级，地下室耐火等级：一级。建筑抗震设防烈度：七度；屋面防水等级：Ⅰ级，结构体系：框架剪力墙结构。建筑物合理使用年限：50年。

设计范围包括：动力配电系统；照明系统；防雷接地系统；综合布线系统；有线电视系统；火灾自动报警系统；电气火灾监控系统；监控系统；医护对讲信号系统。

主要最新规范：
《医疗建筑电气设计规范》 JGJ312-近代
《火灾自动报警系统设计规范》 GB 50016-近代
《建筑照明设计标准》 GB 50034-近代

该附件，总共64张。
