一份[国内]2层商业楼空调工程CAD施工图纸

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计面积：4100平方米
• 建筑地上层数：2层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计内容：空调,通风
• 冷热源：空气源热泵
• 空调系统：空气-水系统
• 项目所在地：北京

附件详情

• 设计施工说明
• 资料目录
• 空调风管平面图
• 空调水管平面图

附件详情

该项目为北京某商业楼空调工程，地上二层，地下一层，总建筑面积为4100平米。设计内容： 通风空调系统 。
空调部分：1）、空调夏季冷源为设于室外的8台风冷热泵机组供给，供回水温度为7/12℃，与其配合的冷冻水泵两台（互为备用）。2）、该项目空调冷负荷为544Kw。3）、空调系统为风冷水机系统。采用气压罐定压，补水采用软化水，全自动软化水补水系统设在临近商务会所地下层换热站内。4）、空调系统控制：空调机组送风温度通过控制室内盘管的起停来实现....图纸8张。

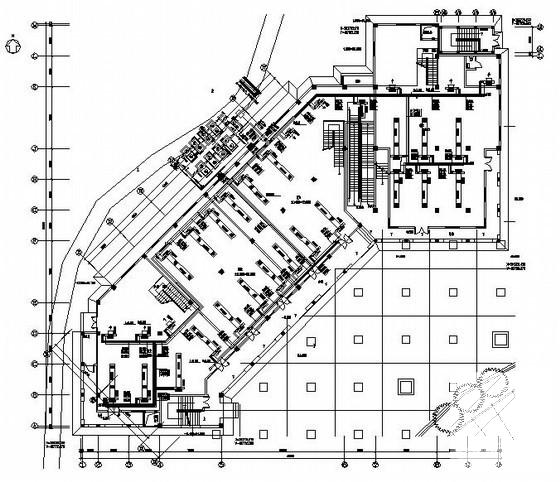

第 1 张图

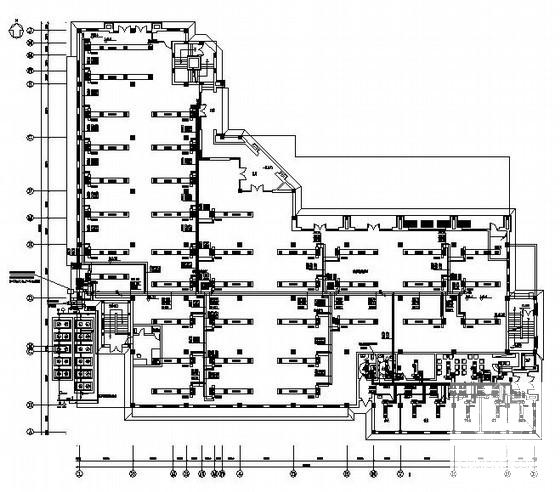

第 2 张图

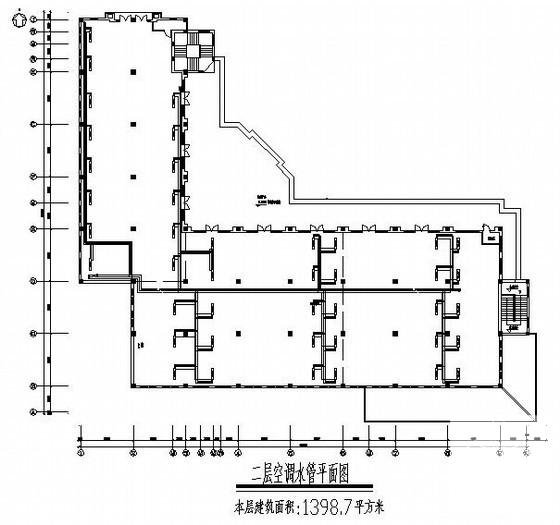

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
