建筑类别：商业
-
建筑高度类型：高层建筑
-
建筑地上层数：33层
-
建筑地下层数：3层
-
图纸设计深度：施工图
-
钢筋混凝土结构：框架剪力墙,框架核心筒
-
基础形式 ：桩基础
-
抗震设防烈度：7度抗震
-
地下室功能：人防,车库
-
参考图纸：42张
-
设计年代：近代
附件详情
附件详情：该项目为33层核心筒结构商用楼项目，建筑设计结构形式为框架剪力墙结构，基础形式为桩基础，抗震设防烈度为7度。
该资料包含：承台平面布置图，桩位平面布置图，核心筒结构平面布置图，核心筒墙柱
平面布置图
，核心筒楼板平面配筋图，基础梁平面配筋图等共计42张图。
承台平面布置图
地下室底板基础梁平面配筋图
车道详图三
核心筒结构平面布置图
核心筒墙柱平面布置图
强风化花岗岩顶面标高等值线图
柱墙平面布置图
桩位平面布置图
核心筒楼板平面配筋图

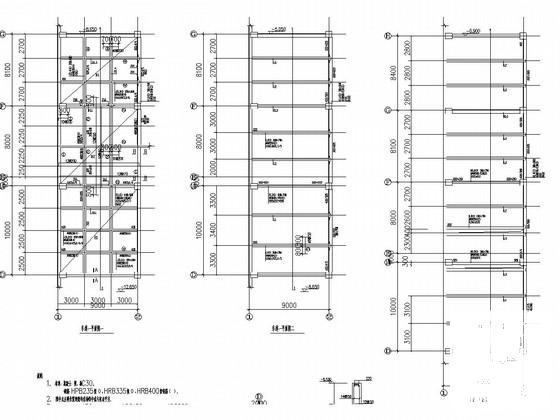

第 1 张图

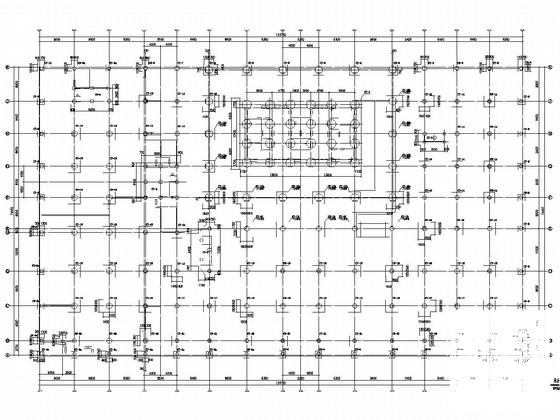

第 2 张图

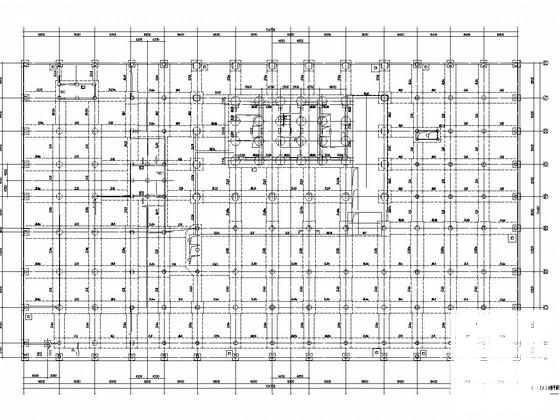

第 3 张图

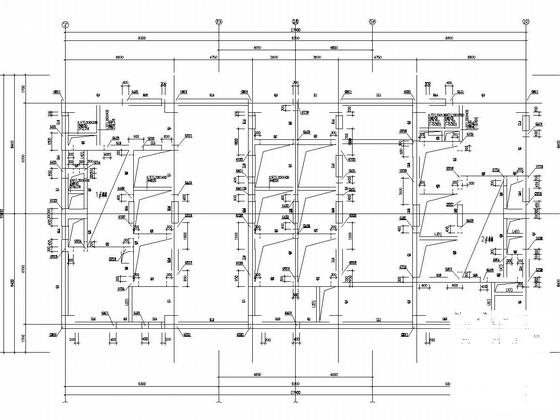

第 4 张图

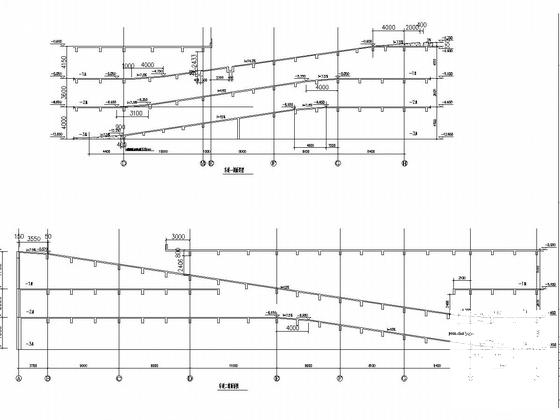

第 5 张图

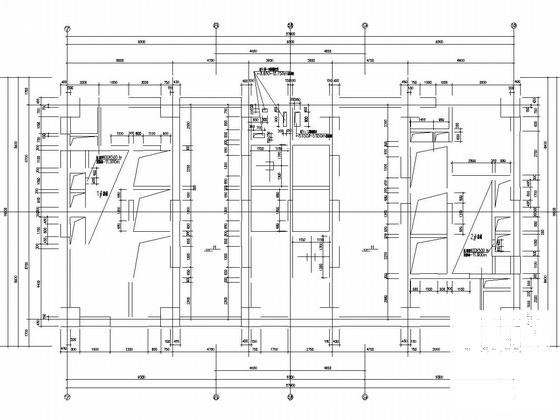

第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
