一份两栋新教学楼抗震加固结构CAD施工图纸（条形基础）(素混凝土)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.20kN/平方米
• 参考图纸：13张
• 设计年代：近代

附件详情

1.该项目建筑平面呈 L字形，建筑面积2394平方米，建筑总长度62.400m,总宽度26.10m,总高度为10.80m，建筑层高为3.60m，为三层结构砌体房屋，原有基础形式采用素混凝土条形基础。
2.该项目建筑平面呈一字形，建筑面积790平方米，建筑总长度48.30m,总宽度为12.60m,总高度为6.60m，建筑层高为3.30m，为二层结构砌体房屋，原有基础形式采用素混凝土条形基础。
该资料包含：
结构设计总说明
加固技术说明

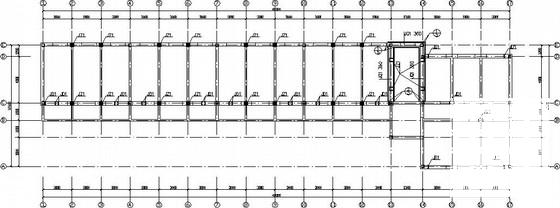

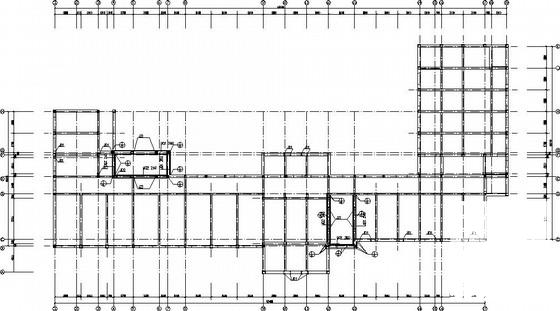

墙体加固平面图

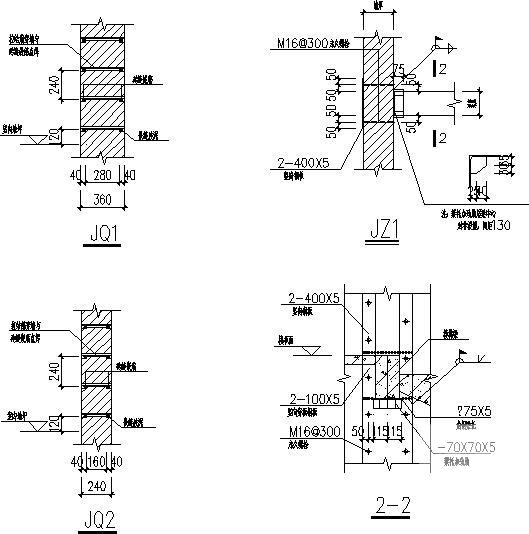

钢筋网水泥砂浆面层加固内墙底部做法大样
梁加固平面图
板加固平面图
共13张图纸。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-8 19:56:48上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
