一份3层砖混教学楼改造加层结构CAD施工图纸（8度抗震）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构,钢结构
• 钢结构：门式刚架
• 结构安全等级：二级
• 抗震设防烈度：8度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：11张
• 设计年代：近代

附件详情

该项目为1999施工完成并投入使用。原设计教学楼部分为三层砖混结构，墙体采用烧结普通粘土砖与混合砂浆砌筑。加层部分采用钢结构框架结构，屋面板采用槽型压型钢板加混凝土组合楼板，后加框架柱与原结构采用预埋锚栓连接。

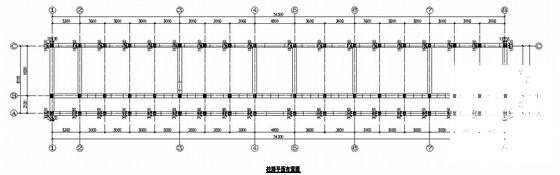

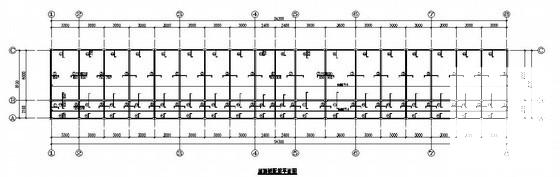

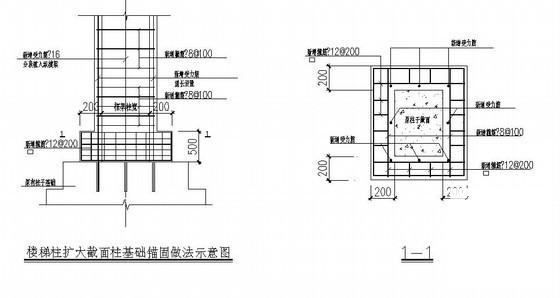

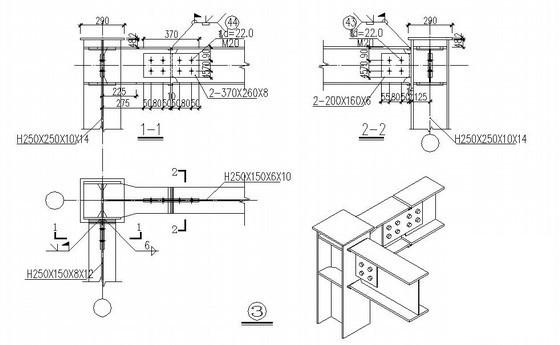

该资料包含： 结构设计说明 ，柱脚平面布置图，地脚锚栓布置图，屋顶压型钢板结构 平面布置图 ，屋顶板配筋平面图， 楼梯详图 ， 节点详图 等
共11张图纸。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-8 19:56:47上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
