建筑类别：教育
-
建筑高度类型：多层建筑
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：砌体结构
-
基础形式 ：条形基础
-
结构安全等级：二级
-
参考图纸：19张
附件详情
项目概要：中学高中楼为四层砖混结构，该工程采用240mm厚粘土实心砖墙和钢筋混凝土柱柱共同承重。层高均为3.6m。各层均设置圈梁，房屋四角均设置构造柱。除楼梯、阳台为现浇混凝土，其余楼板、屋盖均为预制板。现业主拟对该建筑物进行抗震加固及改造，委托我院对该建筑物进行加固改造设计。
该资料包含：

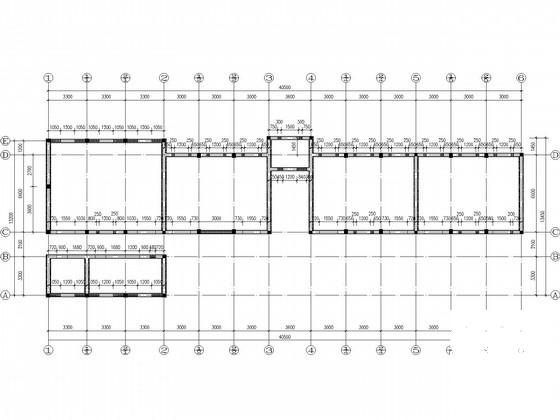

加固设计总说明、墙体拆除
平面布置图
、墙体加固平面图、柱加固平面图、结构加固平面图、碳纤维布加固预制板平面图、预制板板端支承处加固做法、砖墙体现浇钢筋混凝土板墙面层加固图、
节点详图
共19张图纸。

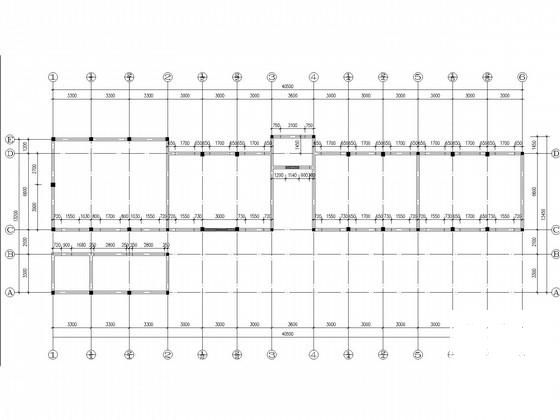

墙体拆除平面布置图

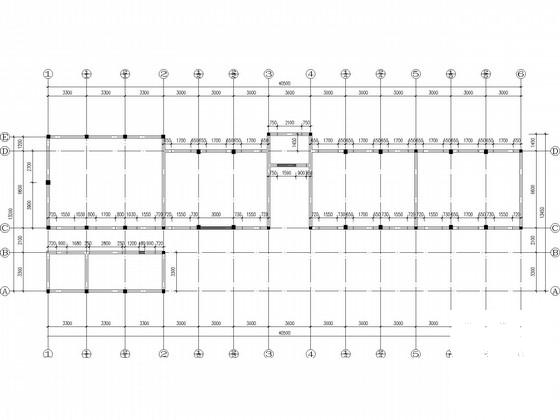

墙体加固平面图

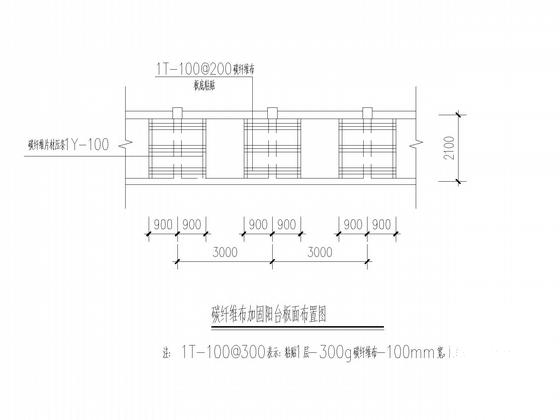

碳纤维布加固阳台板面布置图

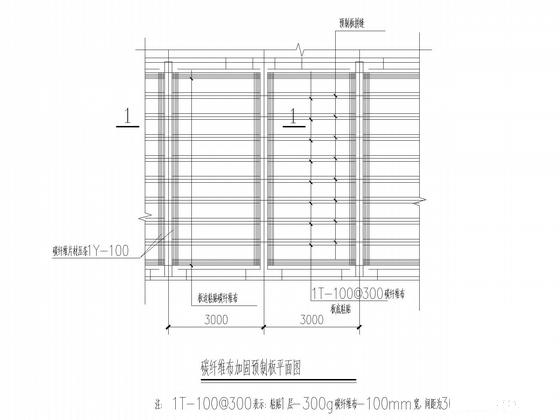

碳纤维布加固预制板平面图

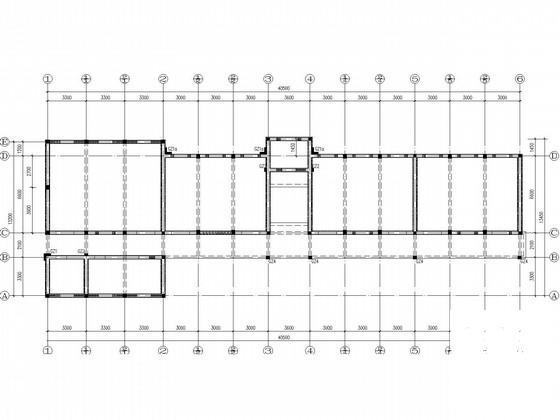

柱加固平面图
