一份超长底部框架太阳能网架屋顶大型会议中心结构CAD施工图纸(楼梯平面图)

[复制链接]

0

主题

0

帖子

1474

积分

超级版主

Rank: 8Rank: 8

积分
1474
发表于 2020-3-8 19:56:44 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:混合结构
  • 钢筋混凝土结构:框架
  • 钢结构:轻钢结构,网壳
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:35张

附件详情

基本情况:地上5层,结构高度为21.80m,结构长度69.800m,因结构超长于3~4轴间留设800宽温度后浇带一道。一、二层层高为4.500m,三层层高为4.200m,四层层高3.300m(局部3.000m),五层层高4.100m(局部4.400m)。室内外高差为0.450m.
该资料包含:
结构设计总说明、基础 平面布置图 、基础详图、框架柱配筋平面图、梁配筋平面图、结构平面图、楼梯平面图、楼梯剖面图、 节点详图 、网架设计说明、网架详图、上弦结构布置图、下弦结构布置图楼梯、网架腹杆结构布置图、预埋件定位图、构件材料表、网架结构总布置图、螺栓球 节点详图 共35张图纸。

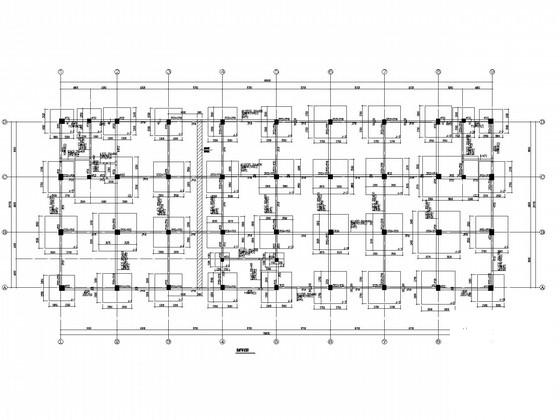

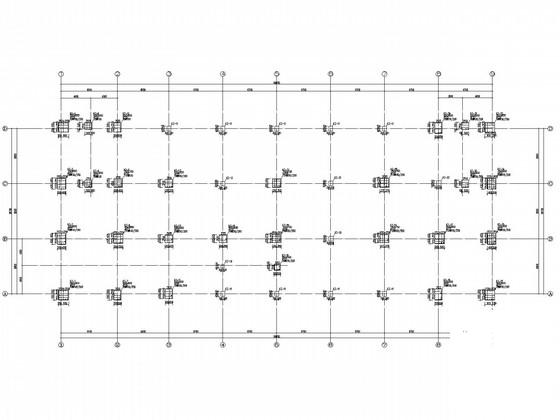

基础平面布置图

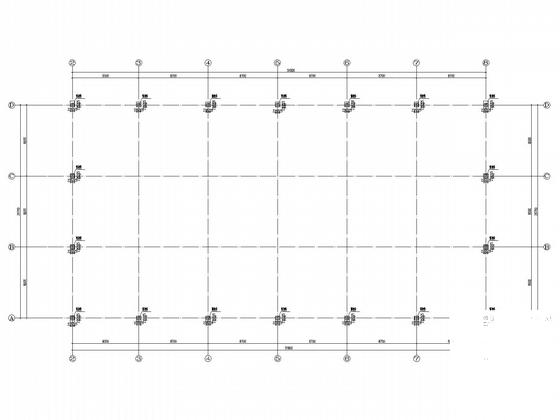

框架柱配筋平面图

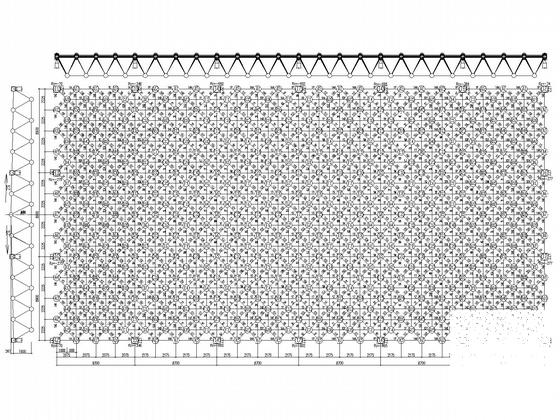

网架结构总布置图

预埋件定位图

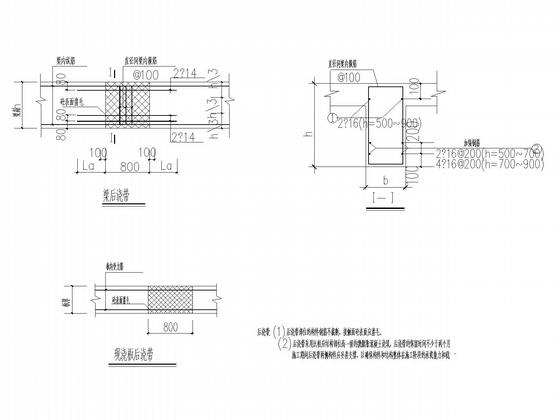

后浇带

楼梯详图

螺栓球节点

网架详图

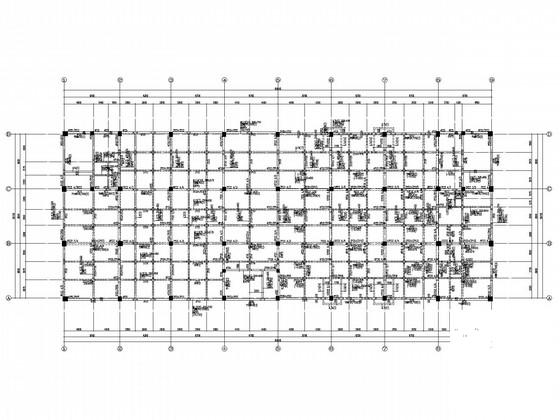

结构平面图

会议中心平面图 - 1
第 1 张图
会议中心平面图 - 2
第 2 张图
会议中心平面图 - 3
第 3 张图
会议中心平面图 - 4
第 4 张图
会议中心平面图 - 5
第 5 张图
会议中心平面图 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-8 19:56:44上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edf2s0cw02cffc0cec2.rar

2.62 MB

下载  售价: 100 积分    赚积分
