建筑类别：工业建筑
-
厂房建筑高度类型：多层厂房
-
建筑地上层数：2层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：门式刚架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
结构最大跨度：24m
-
抗震设防烈度：7度抗震
-
风压：0.45kN/平方米
-
雪压：0.40kN/平方米
-
参考图纸：16张
-
设计年代：近代
附件详情
该资料包含：
结构设计说明

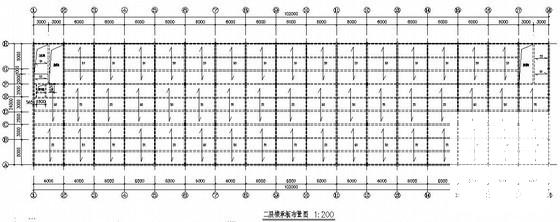

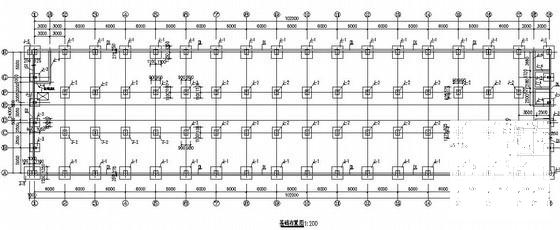

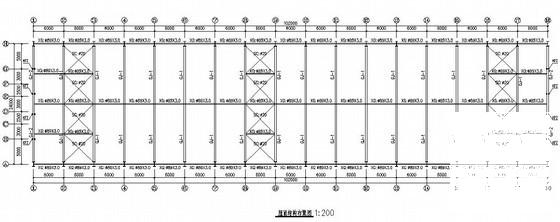

，基础布置图，基础详图，屋面结构布置图，屋面檩条布置图，墙面柱间支撑布置图，二层结构布置图 节点连接详图，二层楼承板布置图
节点详图

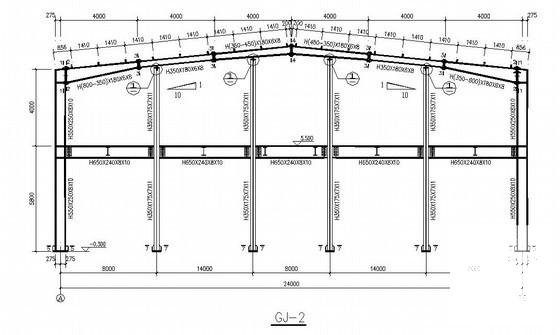

，二层现浇楼板配筋图，GJ-1及
节点详图
，钢
楼梯详图
，建筑平面图，立面图，剖面图等
共16张图纸。
第 1 张图
第 2 张图
第 3 张图
第 4 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
