一份商业步行街景观改造钢结构工程结构CAD施工图纸(基础平面图)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构,钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 参考图纸：10张
• 设计年代：近代

附件详情

商业步行街景观改造钢结构工程，增加钢结构连廊，广告牌，构架等，钢框架，钢构架，钢楼梯。
该资料包含： 结构设计说明 及资料目录，基础平面图、基础详图，结构平面图、剖面图， 楼梯详图 ，节点大样等。

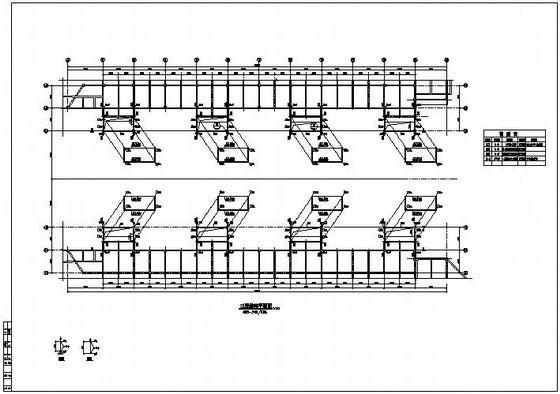

第 1 张图

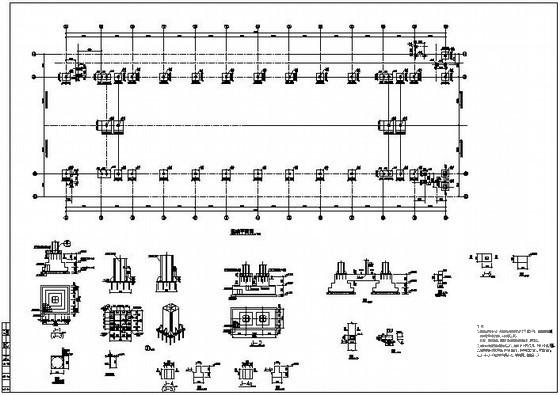

第 2 张图

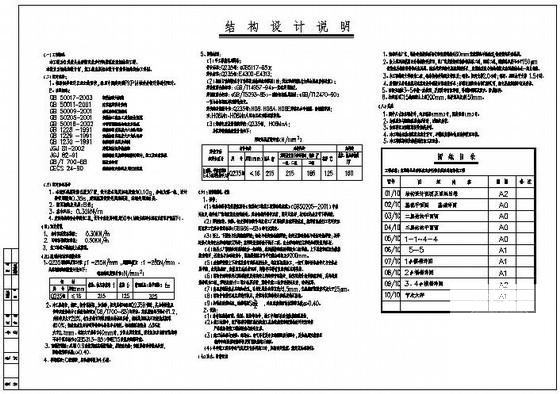

第 3 张图

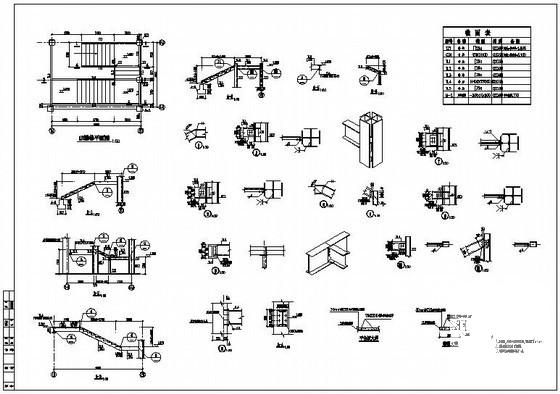

第 4 张图
