该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
建筑类别：工业建筑
-
厂房建筑高度类型：单层厂房
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：门式刚架,轻钢结构
-
结构安全等级：二级
-
抗震设防烈度：8度抗震
-
风压：0.45kN/平方米
-
雪压：0.25kN/平方米
-
参考图纸：15张
附件详情
1、建施：

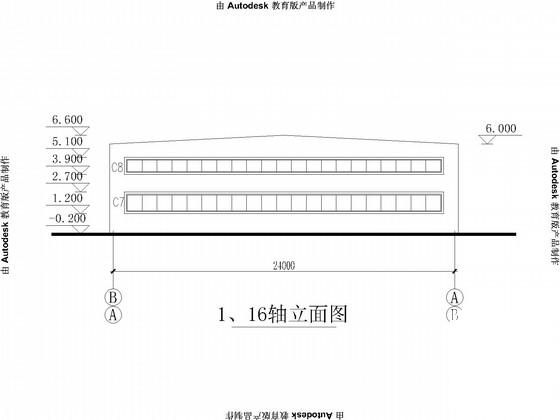

建筑设计说明、建筑平面图、建筑立面图、屋顶平面图、建筑剖面图共5张图纸；
2、结施：
结构设计说明
、基础设计说明、基础平面布置图、柱脚锚栓布置图、基础详图、结构
平面布置图
、GJ详图、屋面檩条布置图、墙面檩条布置图、
节点详图
共10张图纸。

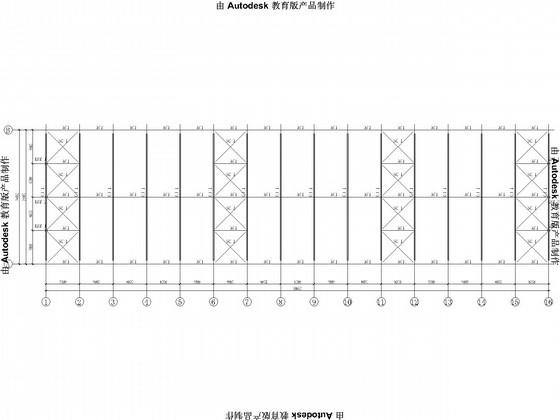

结构平面布置图

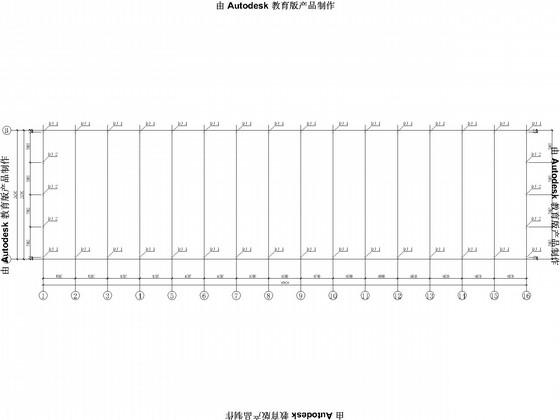

锚栓平面布置图

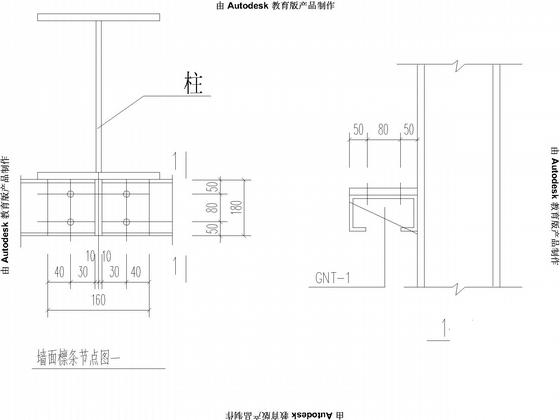

墙面檩条节点图
GJ详图

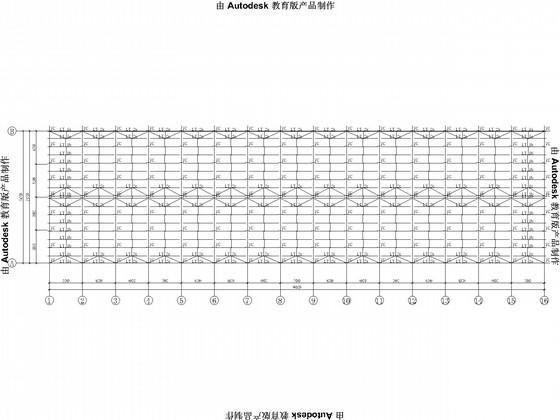

屋面檩条布置图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
温馨提示：该资料由网友于2020-3-8 16:30:08上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
|
