一份240米混凝土外筒烟囱结构CAD施工图纸(钢内筒)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构,钢结构
• 钢筋混凝土结构：筒中筒
• 钢结构：其他结构
• 特种结构：烟囱
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：8度抗震
• 参考图纸：21张
• 设计年代：近代,近代

附件详情

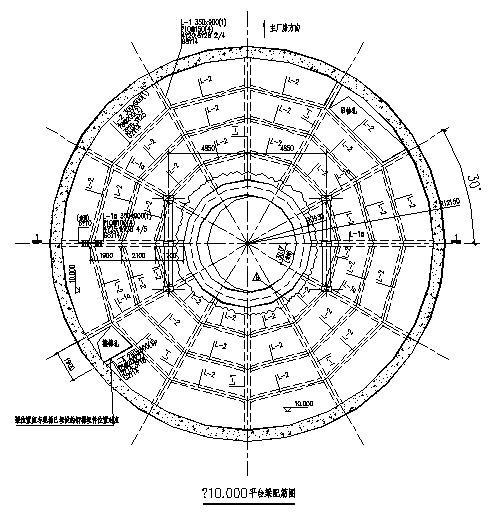

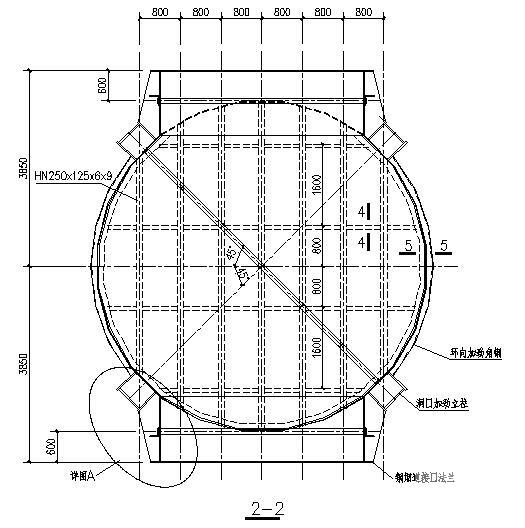

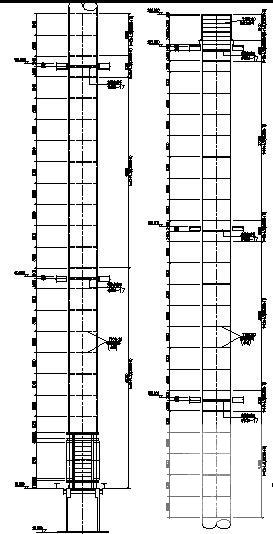

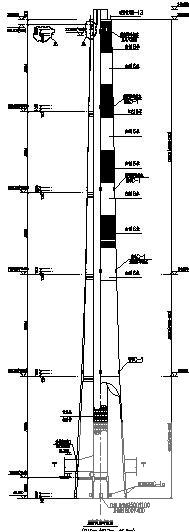

这份参考资料包括：烟囱外筒总说明、烟囱筒身布置图、外侧竖向钢筋、外筒竖向配筋图、外筒环向配筋图、筒身拉筋布置图、外筒6000×9380烟道口、外筒烟道口埋件图、各标高平台平面图、各标高平台梁配筋图、各标高平台钢梁布置图、各标高楼梯布置图、信号平台结构布置图、直爬梯布置图、避雷针布置布置图、避雷针详图、钢内筒 结构设计说明 、各标高平台钢梁布置图、烟囱钢内筒结构布置图、钢内筒保温布置、烟道接口详图、隔烟墙布置图、粉尘,(流量)及测试检测开孔图、粉尘,(流量)及测试检测开孔图等共21张。
