一份欧陆风格小区二期工程-多层住宅建筑施工CAD图纸(12号、15号楼)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 住宅类型（型体）：板式
• 商业：无
• 建筑高度类型：多层建筑
• 建筑设计结构形式：砌体结构
• 图纸设计深度：施工图
• 项目所在地：江苏
• 图纸设计风格：欧陆风格
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：3574平方米
• 建筑地上层数：6层
• 设计效果图：无

附件详情

工程为砖混结构住宅，按三类建筑，二级防火，使用年限50年。
工程总建筑面积3574平方米，其中底层车库面积507平方米，一~六层住宅面积2822平方米，阳台面积84平方米，阁楼面积161平方米。

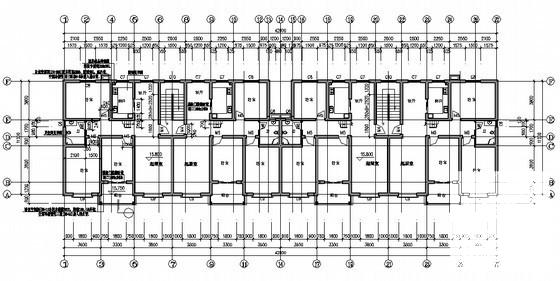

平面

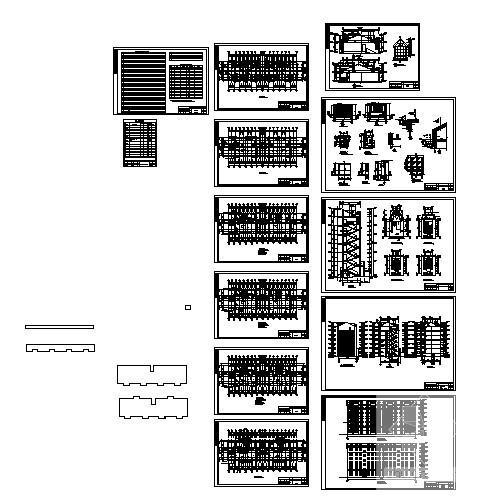

总图

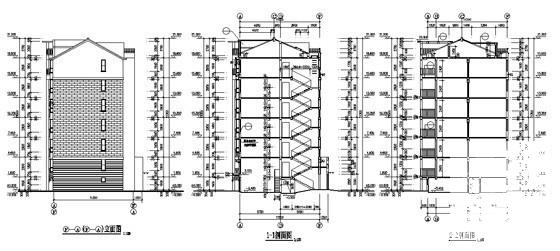

侧立面图

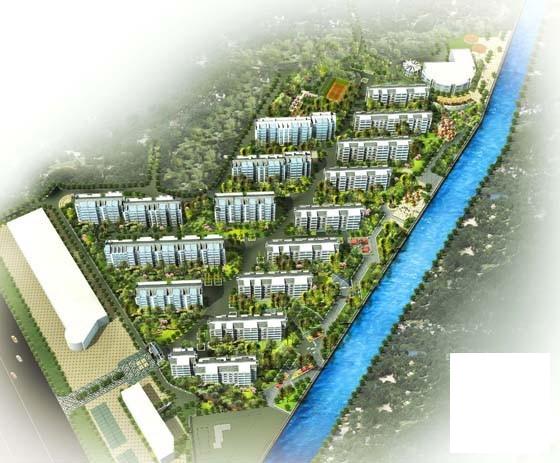

小区效果图

总图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
