一份门式刚架结构转运站结构CAD施工图纸（6度抗震）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.5kN/平方米
• 参考图纸：10张
• 设计年代：近代

附件详情

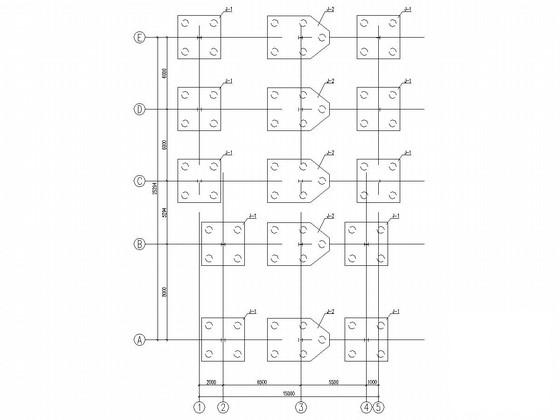

该资料包含：结构设计总说明，基础施工图，平台布置图，屋面布置图， 墙皮布置图， 节点详图

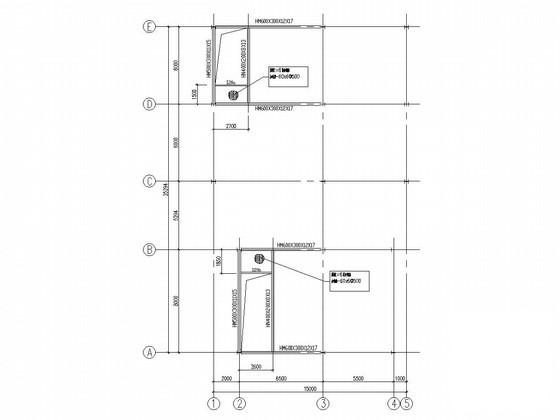

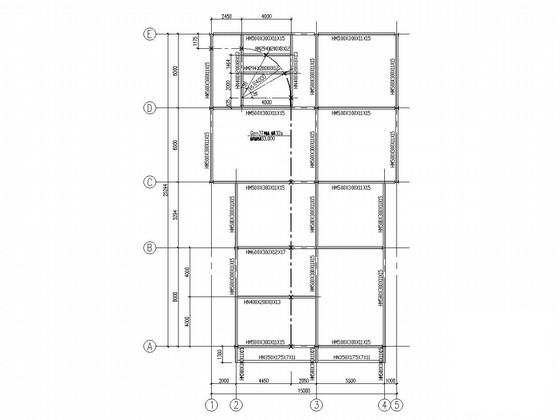

平台布置图

屋面布置图

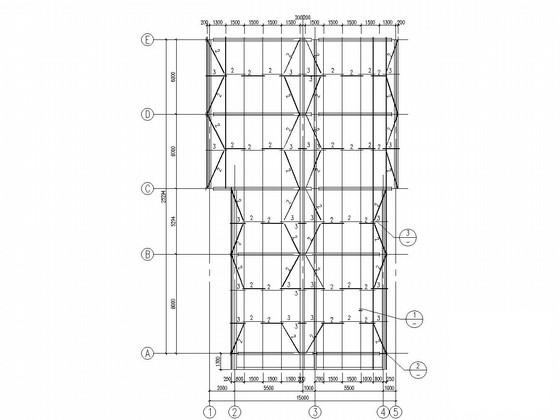

屋面檩条布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
