一份广场门式刚架结构平台结构CAD施工图纸（6度抗震）

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 民用建筑设计使用年限：5年,25年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 参考图纸：6张
• 设计年代：近代

附件详情

某广场钢结构平台设计图
该资料为：某广场钢结构平台设计图
该资料包含：
钢结设计总说明、基础结构平面图、锚栓 平面布置图 、平台平面结构布置图、 节点详图 、平台组合楼板布置图、 楼梯详图 共6张图纸。

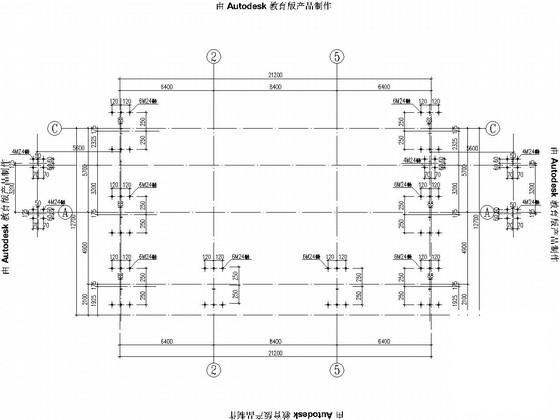

锚栓平面布置图

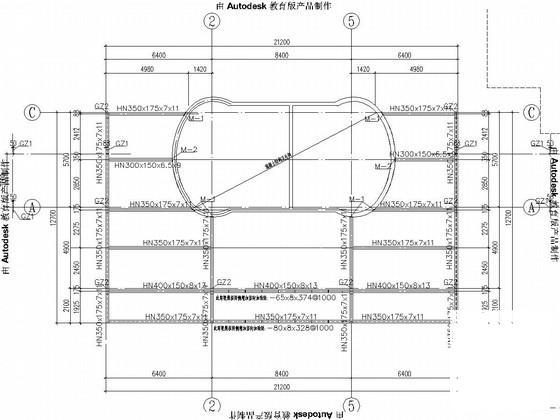

平台平面结构布置图

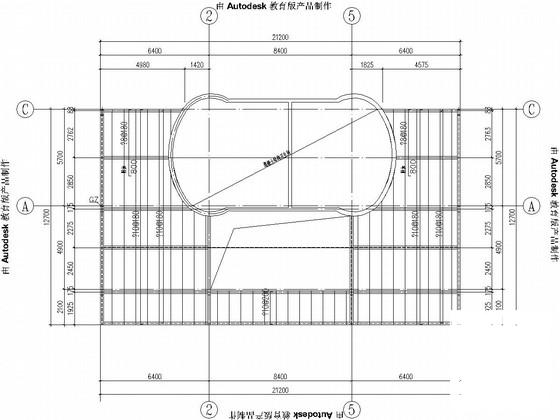

平台组合楼板布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-6 20:15:33上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
