一份变压器公司门式刚架重钢车间结构CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 结构最大跨度：32m
• 抗震设防烈度：6度抗震
• 风压：0.315kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：19张
• 设计年代：近代

附件详情

本套厂房图纸为全钢结构厂房图纸，20吨行车，10吨行车，局部5吨行车。格构式柱子，实腹式H型柱构造。
全套图纸19张，包括 钢 结构设计说明 、基础图、内部房间顶结构平面图、锚栓平面布置图、钢柱平面布置图、柱脚 节点详图 、柱间支撑布置图/刚架GJ详图/吊车梁 平面布置图 等。

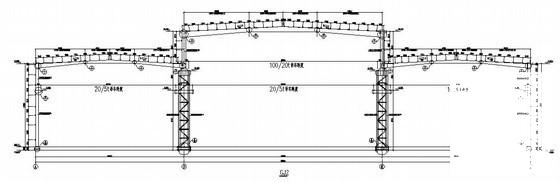

第 1 张图

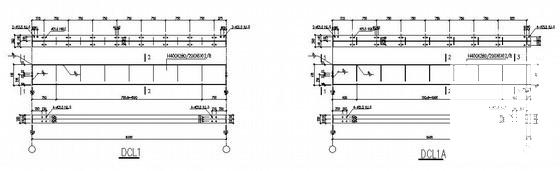

第 2 张图

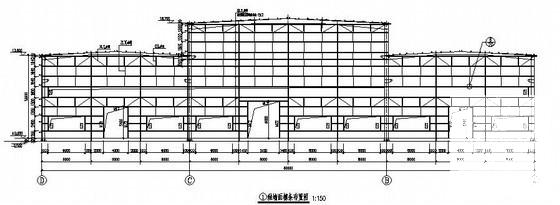

第 3 张图

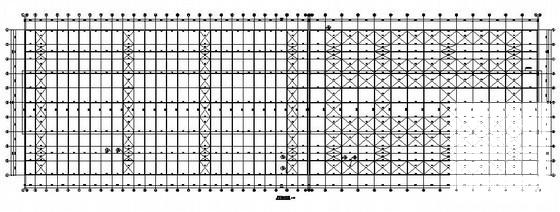

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
