一份3层门式刚架结构别墅结构CAD施工图纸（6度抗震）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.5kN/平方米
• 参考图纸：11张
• 设计年代：近代

附件详情

该资料包含：钢结构总说明，钢结构总说明，结构平面图，屋面檩条布置图，楼梯结构图， 节点详图 等
共11张图纸。

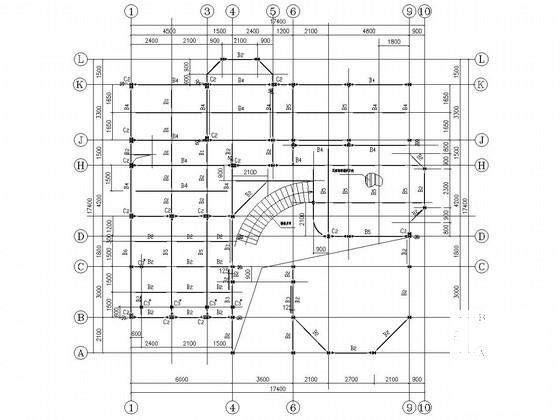

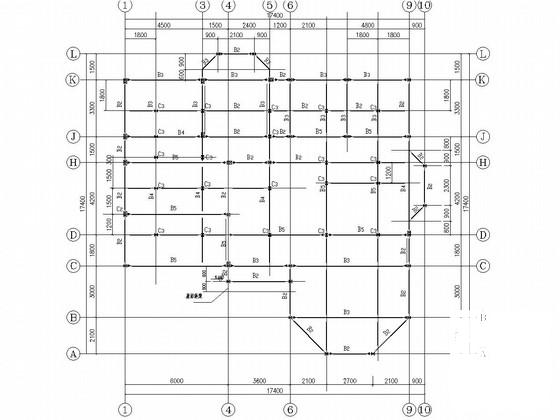

三层结构平面图

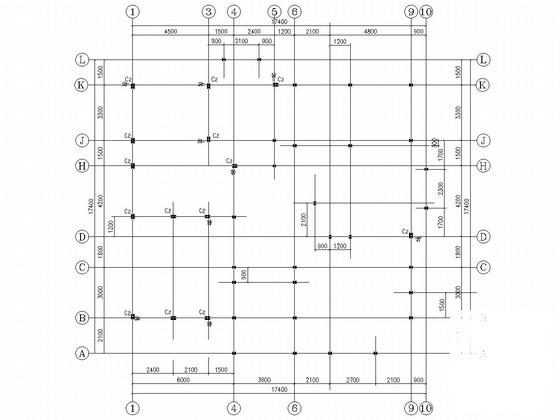

底层柱网布置图

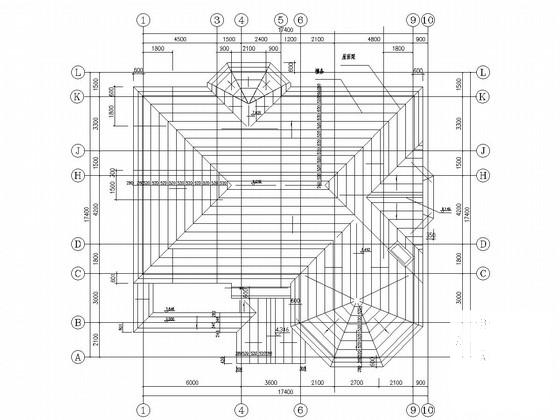

屋面檩条布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
