中小企业孵化基地单层厂房建筑施工CAD图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 建筑设计面积：3228平方米
• 占地面积：3228平方米
• 建筑高度：7.5米
• 建筑层数：1层
• 参考图纸：5张

附件详情

戊类生产车间
总开间x进深：71.5x36米

资料包含：设计说明、做法表、各层平面图、立面图、剖面图、门窗表、门窗大样、 节点详图

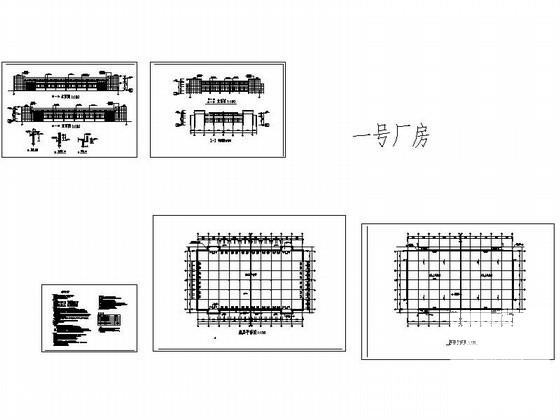

第 1 张图

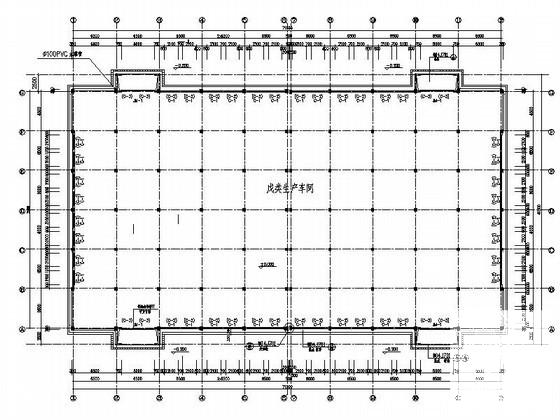

第 2 张图

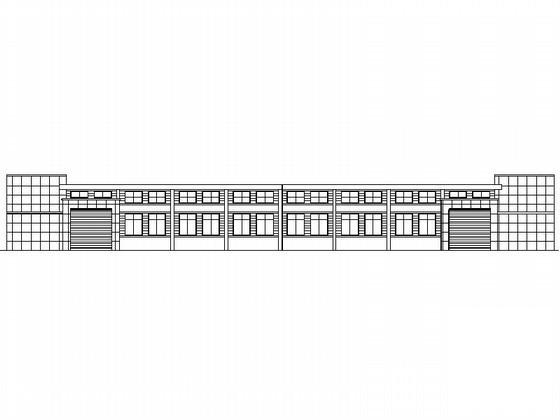

第 3 张图

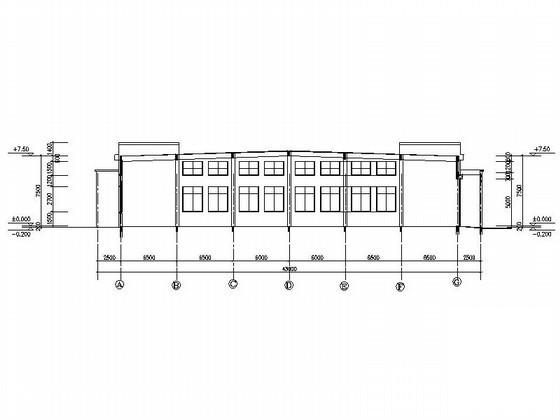

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
