建筑类别：工业建筑
-
厂房建筑高度类型：单层厂房
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：门式刚架,轻钢结构
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.25kN/平方米
-
雪压：0.35kN/平方米
-
参考图纸：12张
附件详情
钢结构设计总说明、基础平面布置图、基础详图、锚栓平面布置图、柱间支撑布置图、屋面支撑布置图、屋面结构
平面布置图

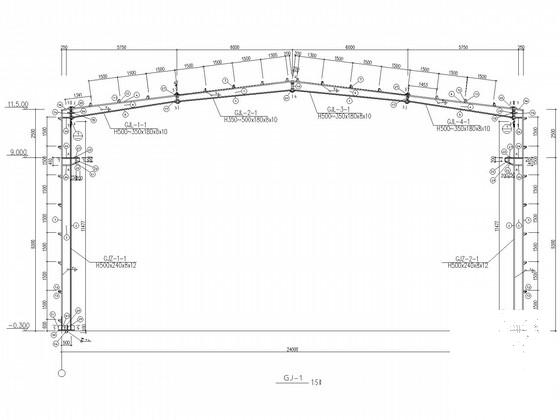

、GJ详图、墙面檩条布置图、吊车梁布置图共12张图纸。

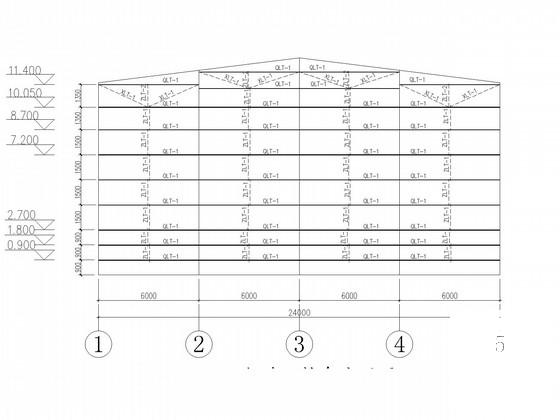

墙面檩条布置图

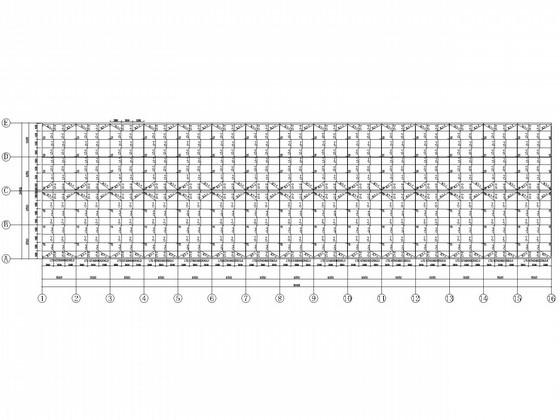

屋面结构平面布置图

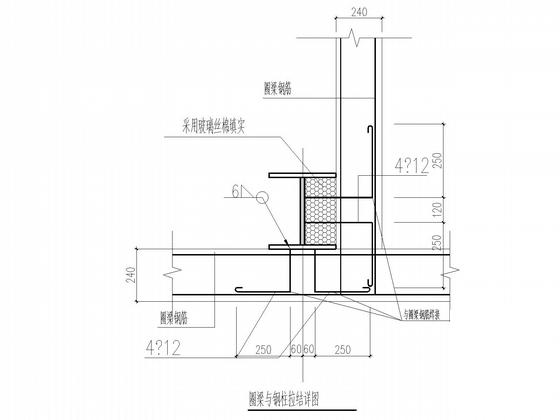

圈梁与钢柱拉结详图

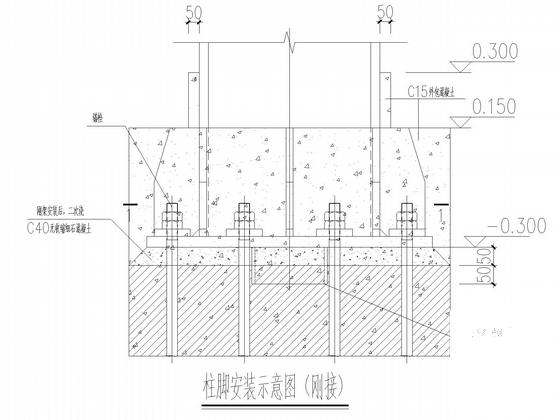

柱脚安装示意图（刚接）

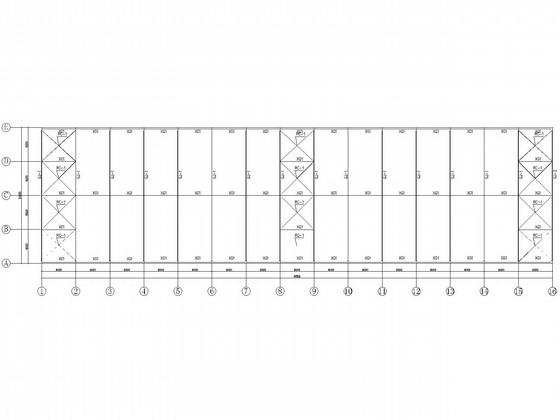

屋面支撑布置图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
