一份6层带半地下室砖混结构住宅楼结构CAD施工图纸（6度抗震）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.60kN/平方米
• 参考图纸：13张
• 设计年代：近代

附件详情

该项目为六层带半地下室住宅，有跃层，砖混结构，抗震设防烈度6度，地基基础设计等级为丙级，采用条形基础。

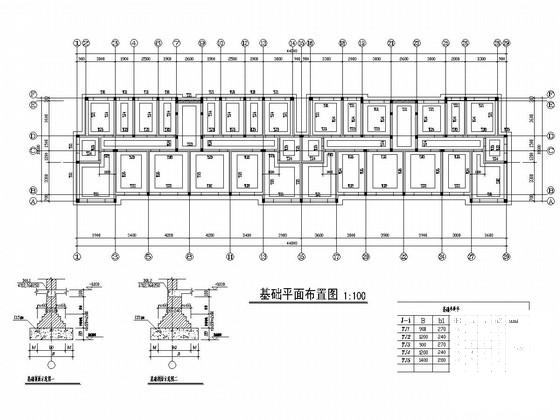

该资料包含：结构设计总说明，基础 平面布置图 ，各层(圈)梁柱配筋图，板配筋图，楼梯大样图，共计13张图。
分享投稿时间：近几年4月。

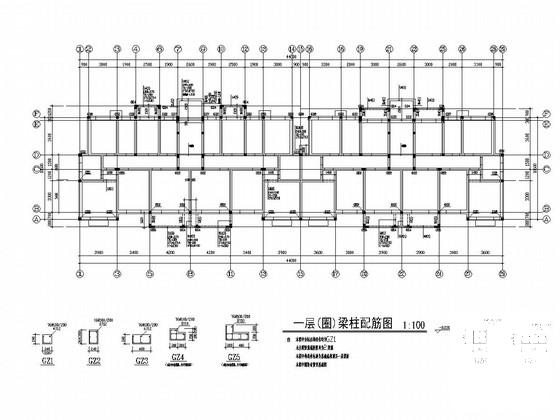

一层(圈)梁柱配筋图

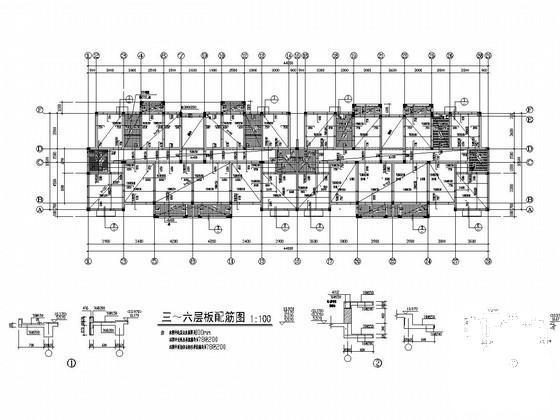

三～六层板配筋图

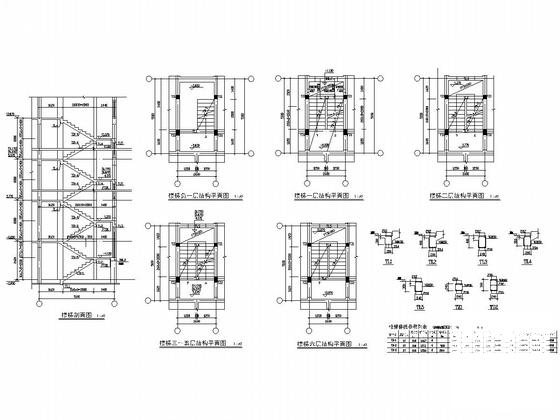

楼梯大样图

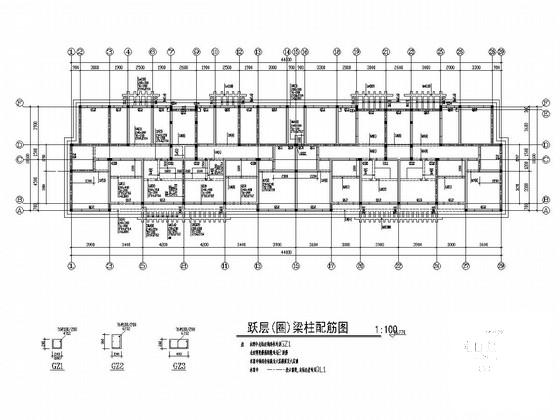

跃层(圈)梁柱配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
